4. МЕТЧИКИ

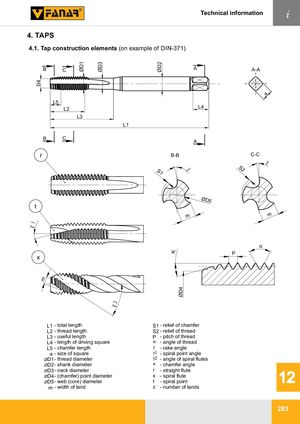

4.1. Конструктивные элементы метчика (на примере DIN-371)

• L1 - общая длина
• L2 - длина резьбы
• L3 - рабочая длина
• L4 - длина квадрата под привод
• L5 - длина заборной части (фаски)
• a - размер квадрата
• D1 - диаметр резьбы
• D2 - диаметр хвостовика
• D3 - диаметр шейки
• D4 - диаметр в начале заборной части (фаски)
• D5 - диаметр сердцевины
• m - ширина ленточки
• S1 - затыловка фаски
• S2 - затыловка резьбы
• P - шаг резьбы
• γ (Ɣ) - угол профиля резьбы
• γ1 (Ɣ1) - передний угол
• γ2 (Ɣ2) - угол заборного конуса
• α - угол спиральных канавок
• κ - угол фаски
• r - прямая канавка
• x - спиральная канавка
• t - спиральный заборный конус
• z - количество перьев (ленточек)
