Наборы инструментов

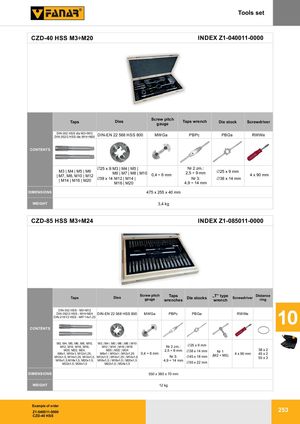

CZD-40 HSS M3÷M20 — INDEX Z1-040011-0000
| Метчики | Плашки | Калибр шага резьбы | Вороток для метчиков | Плашкодержатель | Отвёртка |
|---|---|---|---|---|---|
| DIN-352 HSS для M3÷M12; DIN-352/2 HSS для M14÷M20 | DIN-EN 22 568 HSS 800 | MWGa | PBPc | PBGa | RWWe |
Комплектация
Метчики: M3 | M4 | M5 | M6 | M7, M8, M10 | M12 | M14 | M16 | M20.
Плашки: Ć25 x 9: M3 | M4 | M5 | M6 | M7 | M8 | M10; Ć38 x 14: M12 | M14 | M16 | M20.
Калибр шага резьбы: 0,4 ÷ 6 мм.
Вороток для метчиков: № 2 см.: 2,5 ÷ 9 мм; № 3: 4,9 ÷ 14 мм.
Плашкодержатель: Ć 25 x 9 мм; Ć 38 x 14 мм.
Отвёртка: 4 x 90 мм.
Размеры: 475 x 255 x 40 мм. Вес: 3,4 кг.
CZD-85 HSS M3÷M24 — INDEX Z1-085011-0000
| Метчики | Плашки | Калибр шага резьбы | Вороток для метчиков | Плашкодержатели | Отвёртка | Дистанционное кольцо |
|---|---|---|---|---|---|---|
| DIN-352 HSS - M3÷M12; DIN-352/2 HSS - M14÷M24; DIN-2181/2 HSS - MFł 14x1,25 | DIN-EN 22 568 HSS 800 | MWGa | PBPc | PBGa | RWWe |
Комплектация
Метчики: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M8x1, M10x1, M12x1,25, M12x1,5, M14x1,25, M14x1,5, M16x1,5, M18x1,5, M20x1,5, M22x1,5, M24x1,5.
Плашки: M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24, M8x1 | M10x1 | M12x1,25, M12x1,5 | M14x1,25 | M14x1,5, M16x1,5 | M18x1,5 | M20x1,5, M22x1,5 | M24x1,5.
Калибр шага резьбы: 0,4 ÷ 6 мм.
Вороток для метчиков: № 2 см.: 2,5 ÷ 9 мм; № 3: 4,9 ÷ 14 мм.
Плашкодержатели: Ć25 x 9 мм, Ć38 x 14 мм, Ć45 x 18 мм (M2 ÷ M5), Ć55 x 22 мм.
Отвёртка: № 1, 4 x 90 мм.
Дистанционное кольцо: 38 x 2, 45 x 2, 55 x 3.
Размеры: 550 x 380 x 70 мм. Вес: 12 кг.
Пример заказа
Z1-040011-0000 — CZD-40 HSS.
