Каталог FANAR цельные твердосплавные фрезы

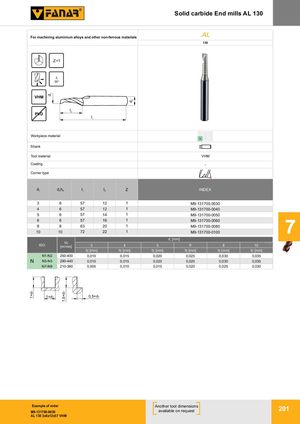

Solid carbide End mills AL 130
Для обработки алюминиевых сплавов и других цветных металлов
AL 130
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | - |
| Тип угла |
| d1 | d2h6 | l1 | l2 | Z | INDEX |
|---|---|---|---|---|---|
| 3 | 6 | 57 | 12 | 1 | M9-131700-0030 |
| 4 | 6 | 57 | 12 | 1 | M9-131700-0040 |
| 5 | 6 | 57 | 14 | 1 | M9-131700-0050 |
| 6 | 6 | 57 | 16 | 1 | M9-131700-0060 |
| 8 | 8 | 63 | 20 | 1 | M9-131700-0080 |
| 10 | 10 | 72 | 22 | 1 | M9-131700-0100 |
Допуск: 1×d1 / 1,5×d1 / 0,5×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 3, 4, 5, 6, 8, 10 | |||||
|---|---|---|---|---|---|---|---|
| N1-N2 | 250-400 | 0,010 / 0,015 / 0,020 / 0,025 / 0,030 / 0,035 | |||||
| N3-N5 | 290-440 | 0,010 / 0,015 / 0,020 / 0,025 / 0,030 / 0,035 | |||||
| N7-N9 | 210-360 | 0,005 / 0,010 / 0,015 / 0,020 / 0,025 / 0,030 | |||||
Пример заказа
M9-131700-0030
AL 130 3x6x12x57 VHM
Другие размеры инструмента доступны по запросу
