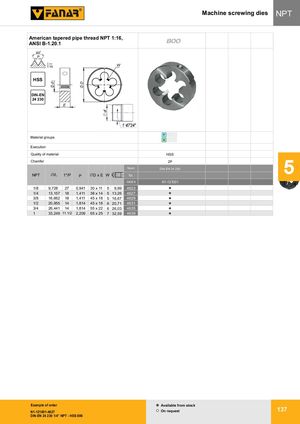

NPT — Машинные плашки — американская коническая трубная резьба NPT 1:16, ANSI B-1.20.1
| NPT / Ćd1 | 1"/P | P | Ć D x E | W | Норм. допуск (по DIN-EN 24230) | INDEX N1-121001 | |
|---|---|---|---|---|---|---|---|
| 1/8 | 9,728 | 27 | 0,941 | 30 x 11 | 5 | 9,99 | 4623 |
| 1/4 | 13,157 | 18 | 1,411 | 38 x 14 | 5 | 13,26 | 4627 |
| 3/8 | 16,662 | 18 | 1,411 | 45 x 18 | 5 | 16,67 | 4629 |
| 1/2 | 20,955 | 14 | 1,814 | 45 x 18 | 6 | 20,71 | 4631 |
| 3/4 | 26,441 | 14 | 1,814 | 55 x 22 | 6 | 26,03 | 4635 |
| 1 | 33,249 | 11.1/2 | 2,209 | 65 x 25 | 7 | 32,59 | 4639 |
Допуск.
Пример заказа
N1-121001-4627
DIN-EN 24 230 1/4” NPT - HSS 800
Есть на складе / По запросу
