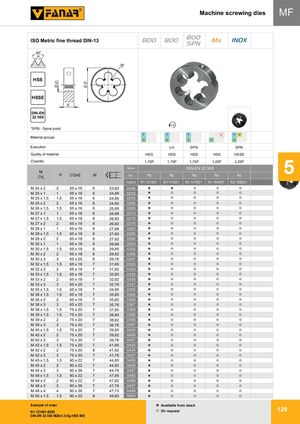

MF — Машинные плашки — метрическая мелкая резьба ISO, DIN-13
| M / Ćd1 | P | Ć D x E | W | Норм. допуск (по DIN-EN 22568, 6g) | INDEX N1-121001 |
|---|---|---|---|---|---|
| M 24 x 2 | 2 | 55 x 16 | 6 | 23,82 | 0246 |
| M 25 x 1 | 1 | 55 x 16 | 6 | 24,88 | 0253 |
| M 25 x 1,5 | 1,5 | 55 x 16 | 6 | 24,85 | 0255 |
| M 25 x 2 | 2 | 55 x 16 | 6 | 24,82 | 0256 |
| M 26 x 1,5 | 1,5 | 55 x 16 | 6 | 25,85 | 0265 |
| M 27 x 1 | 1 | 65 x 18 | 6 | 26,88 | 0273 |
| M 27 x 1,5 | 1,5 | 65 x 18 | 6 | 26,85 | 0275 |
| M 27 x 2 | 2 | 65 x 18 | 6 | 26,82 | 0276 |
| M 28 x 1 | 1 | 65 x 18 | 6 | 27,88 | 0283 |
| M 28 x 1,5 | 1,5 | 65 x 18 | 6 | 27,85 | 0285 |
| M 28 x 2 | 2 | 65 x 18 | 6 | 27,82 | 0286 |
| M 30 x 1 | 1 | 65 x 18 | 6 | 29,88 | 0303 |
| M 30 x 1,5 | 1,5 | 65 x 18 | 6 | 29,85 | 0305 |
| M 30 x 2 | 2 | 65 x 18 | 6 | 29,82 | 0306 |
| M 30 x 3 | 3 | 65 x 25 | 6 | 29,76 | 0307 |
| M 32 x 1,5 | 1,5 | 65 x 18 | 7 | 31,85 | 0325 |
| M 32 x 2 | 2 | 65 x 18 | 7 | 31,82 | 0326 |
| M 33 x 1,5 | 1,5 | 65 x 18 | 7 | 32,85 | 0335 |
| M 33 x 2 | 2 | 65 x 18 | 7 | 32,82 | 0336 |
| M 33 x 3 | 3 | 65 x 25 | 7 | 32,76 | 0337 |
| M 35 x 1,5 | 1,5 | 65 x 18 | 7 | 34,85 | 0355 |
| M 36 x 1,5 | 1,5 | 65 x 18 | 7 | 35,85 | 0365 |
| M 36 x 2 | 2 | 65 x 18 | 7 | 35,82 | 0366 |
| M 36 x 3 | 3 | 65 x 25 | 7 | 35,76 | 0367 |
| M 38 x 1,5 | 1,5 | 75 x 20 | 7 | 37,85 | 0385 |
| M 39 x 1,5 | 1,5 | 75 x 20 | 7 | 38,85 | 0395 |
| M 39 x 2 | 2 | 75 x 20 | 7 | 38,82 | 0396 |
| M 39 x 3 | 3 | 75 x 30 | 7 | 38,76 | 0397 |
| M 40 x 1,5 | 1,5 | 75 x 20 | 7 | 39,85 | 0405 |
| M 40 x 2 | 2 | 75 x 20 | 7 | 39,82 | 0406 |
| M 40 x 3 | 3 | 75 x 30 | 7 | 39,76 | 0407 |
| M 42 x 1,5 | 1,5 | 75 x 20 | 7 | 41,85 | 0425 |
| M 42 x 2 | 2 | 75 x 20 | 8 | 41,82 | 0426 |
| M 42 x 3 | 3 | 75 x 30 | 7 | 41,76 | 0427 |
| M 45 x 1,5 | 1,5 | 90 x 22 | 7 | 44,85 | 0455 |
| M 45 x 2 | 2 | 90 x 22 | 7 | 44,82 | 0456 |
| M 45 x 3 | 3 | 90 x 36 | 7 | 44,76 | 0457 |
| M 48 x 1,5 | 1,5 | 90 x 22 | 7 | 47,85 | 0485 |
| M 48 x 2 | 2 | 90 x 22 | 7 | 47,82 | 0486 |
| M 48 x 3 | 3 | 90 x 36 | 7 | 47,76 | 0487 |
| M 48 x 4 | 4 | 90 x 36 | 7 | 47,73 | 0488 |
| M 50 x 1,5 | 1,5 | 90 x 22 | 8 | 49,85 | 0505 |
Пример заказа
N1-121001-0285
DIN-EN 22 568 M28x1,5-6g HSS 800
Есть на складе / По запросу
