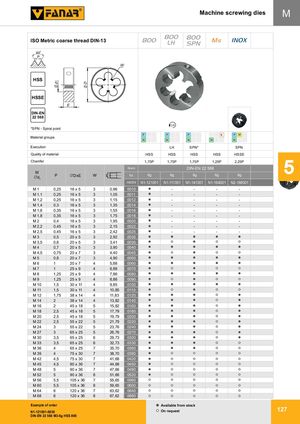

M — Машинные плашки — метрическая резьба ISO, крупный шаг, DIN-13
*SPN — заострённый конец.
| Группы материалов | 800 | 800 LH | 800 SPN* | Ms | INOX | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | LH | SPN* | SPN | ||||||||||||
| Качество материала | HSS | HSS | HSS | HSS | HSSE | ||||||||||
| Фаска | 1,75P | 1,75P | 1,75P | 1,25P | 2,25P | ||||||||||
| M / Ćd1 | P | Ć D x E | W | Норм. допуск (по DIN-EN 22568) | INDEX N1-121001 | N1-111001 | N1-141001 | N1-164001 | N2-188001 |
|---|---|---|---|---|---|---|---|---|---|
| M1 | 0,25 | 16 x 5 | 3 | 0,96 (6g) | 0010 | - | - | - | - |
| M 1,1 | 0,25 | 16 x 5 | 3 | 1,05 | 0011 | - | - | - | - |
| M 1,2 | 0,25 | 16 x 5 | 3 | 1,15 | 0012 | - | - | - | - |
| M 1,4 | 0,3 | 16 x 5 | 3 | 1,35 | 0014 | - | - | - | - |
| M 1,6 | 0,35 | 16 x 5 | 3 | 1,55 | 0016 | - | - | - | - |
| M 1,8 | 0,35 | 16 x 5 | 3 | 1,75 | 0018 | - | - | - | - |
| M2 | 0,4 | 16 x 5 | 3 | 1,95 | 0020 | - | - | - | - |
| M 2,2 | 0,45 | 16 x 5 | 3 | 2,15 | 0022 | - | - | - | - |
| M 2,5 | 0,45 | 16 x 5 | 3 | 2,42 | 0025 | - | - | - | - |
| M3 | 0,5 | 20 x 5 | 3 | 2,92 | 0030 | ||||
| M 3,5 | 0,6 | 20 x 5 | 3 | 3,41 | 0035 | ||||
| M4 | 0,7 | 20 x 5 | 3 | 3,90 | 0040 | ||||
| M 4,5 | 0,75 | 20 x 7 | 3 | 4,40 | 0045 | ||||
| M5 | 0,8 | 20 x 7 | 3 | 4,90 | 0050 | ||||
| M6 | 1 | 20 x 7 | 4 | 5,88 | 0060 | ||||
| M7 | 1 | 25 x 9 | 4 | 6,88 | 0070 | ||||
| M8 | 1,25 | 25 x 9 | 4 | 7,86 | 0080 | ||||
| M9 | 1,25 | 25 x 9 | 4 | 8,86 | 0090 | ||||
| M 10 | 1,5 | 30 x 11 | 4 | 9,85 | 0100 | ||||
| M 11 | 1,5 | 30 x 11 | 4 | 10,85 | 0110 | ||||
| M 12 | 1,75 | 38 x 14 | 4 | 11,83 | 0120 | ||||
| M 14 | 2 | 38 x 14 | 4 | 13,82 | 0140 | ||||
| M 16 | 2 | 45 x 18 | 5 | 15,82 | 0160 | ||||
| M 18 | 2,5 | 45 x 18 | 5 | 17,79 | 0180 | ||||
| M 20 | 2,5 | 45 x 18 | 5 | 19,79 | 0200 | ||||
| M 22 | 2,5 | 55 x 22 | 5 | 21,79 | 0220 | ||||
| M 24 | 3 | 55 x 22 | 5 | 23,76 | 0240 | ||||
| M 27 | 3 | 65 x 25 | 5 | 26,76 | 0270 | ||||
| M 30 | 3,5 | 65 x 25 | 6 | 29,73 | 0300 | ||||
| M 33 | 3,5 | 65 x 25 | 6 | 32,73 | 0330 | ||||
| M 36 | 4 | 65 x 25 | 7 | 35,70 | 0360 | ||||
| M 39 | 4 | 75 x 30 | 7 | 38,70 | 0390 | ||||
| M 42 | 4,5 | 75 x 30 | 7 | 41,68 | 0420 | ||||
| M 45 | 4,5 | 90 x 36 | 7 | 44,68 | 0450 | ||||
| M 48 | 5 | 90 x 36 | 7 | 47,66 | 0480 | ||||
| M 52 | 5 | 90 x 36 | 8 | 51,66 | 0520 | ||||
| M 56 | 5,5 | 105 x 36 | 7 | 55,65 | 0560 | ||||
| M 60 | 5,5 | 105 x 36 | 8 | 59,65 | 0600 | ||||
| M 64 | 6 | 120 x 36 | 7 | 63,62 | 0640 | ||||
| M 68 | 6 | 120 x 36 | 8 | 67,62 | 0680 | ||||
Пример заказа
N1-121001-0030
DIN-EN 22 568 M3-6g HSS 800
Есть на складе / По запросу
