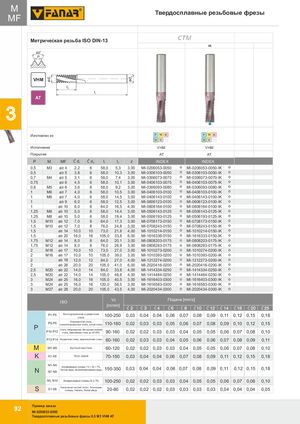

Общий каталог FANAR 2018 - страница 96
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Твердосплавные резьбовые фрезы
M / MF
Метрическая резьба ISO DIN-13
CTM
IK
60
HSSE P PM
VHM
AT
Изготовлен из
Исполнение
Покрытие
| P | M | MF | Ćd1 | Ćd2 | l1 | l2 | z | INDEX | INDEX-IK |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | M3 | ø≥4 | 2,2 | 6 | 58,0 | 5,3 | 3,00 | MI-0206053-0050 | MI-0206053-0050-IK |
| 0,5 | ø≥5 | 3,8 | 6 | 58,0 | 10,3 | 3,00 | MI-0306103-0050 | MI-0306103-0050-IK | |
| 0,7 | M4 | ø≥5 | 3,1 | 6 | 58,0 | 7,4 | 3,00 | MI-0306073-0070 | MI-0306073-0070-IK |
| 0,75 | ø≥6 | 4,5 | 6 | 58,0 | 10,1 | 3,00 | MI-0406103-0075 | MI-0406103-0075-IK | |
| 0,8 | M5 | ø≥6 | 3,6 | 6 | 58,0 | 9,2 | 3,00 | MI-0306093-0080 | MI-0306093-0080-IK |
| 1 | M6 | ø≥7 | 4,0 | 6 | 58,0 | 10,5 | 3,00 | MI-0406103-0100 | MI-0406103-0100-IK |
| 1 | M6 | ø≥7 | 4,0 | 6 | 58,0 | 14,5 | 3,00 | MI-0406143-0100 | MI-0406143-0100-IK |
| 1 | ø≥9 | 6,0 | 6 | 58,0 | 12,5 | 3,00 | MI-0606123-0100 | MI-0606123-0100-IK | |
| 1 | ø≥10 | 8,0 | 8 | 64,0 | 16,5 | 4,00 | MI-0808164-0100 | MI-0808164-0100-IK | |
| 1,25 | M8 | ø≥10 | 5,0 | 6 | 58,0 | 14,4 | 3,00 | MI-0506143-0125 | MI-0506143-0125-IK |
| 1,25 | M8 | ø≥10 | 5,0 | 6 | 58,0 | 19,4 | 3,00 | MI-0506193-0125 | MI-0506193-0125-IK |
| 1,5 | M10 | ø≥12 | 7,0 | 8 | 64,0 | 17,3 | 3,00 | MI-0708173-0150 | MI-0708173-0150-IK |
| 1,5 | M10 | ø≥12 | 7,0 | 8 | 76,0 | 24,8 | 3,00 | MI-0708243-0150 | MI-0708243-0150-IK |
| 1,5 | ø≥14 | 10,0 | 10 | 73,0 | 21,8 | 4,00 | MI-1010214-0150 | MI-1010214-0150-IK | |
| 1,5 | ø≥20 | 16,0 | 16 | 105,0 | 33,8 | 6,00 | MI-1616336-0150 | MI-1616333-0150-IK | |
| 1,75 | M12 | ø≥14 | 8,0 | 8 | 64,0 | 20,1 | 3,00 | MI-0808203-0175 | MI-0808203-0175-IK |
| 1,75 | M12 | ø≥14 | 8,0 | 8 | 76,0 | 28,9 | 3,00 | MI-0808283-0175 | MI-0808283-0175-IK |
| 2 | M16 | ø≥17 | 10,0 | 10 | 73,0 | 27,0 | 3,00 | MI-1010273-0200 | MI-1010274-0200-IK |
| 2 | M16 | ø≥17 | 10,0 | 10 | 105,0 | 39,0 | 3,00 | MI-1010393-0200 | MI-1010393-0200-IK |
| 2 | ø≥18 | 12,0 | 12 | 84,0 | 27,0 | 4,00 | MI-1212274-0200 | MI-1212273-0200-IK | |
| 2 | ø≥26 | 20,0 | 20 | 105,0 | 41,0 | 6,00 | MI-2020416-0200 | MI-2020416-0200-IK | |
| 2,5 | M20 | ø≥22 | 14,0 | 14 | 84,0 | 33,8 | 4,00 | MI-1414334-0250 | MI-1414334-0250-IK |
| 2,5 | M20 | ø≥22 | 14,0 | 14 | 105,0 | 48,8 | 4,00 | MI-1414484-0250 | MI-1414484-0250-IK |
| 3 | M24 | ø≥25 | 16,0 | 16 | 105,0 | 40,5 | 3,00 | MI-1616403-0300 | MI-1616403-0300-IK |
| 3 | M24 | ø≥25 | 16,0 | 16 | 120,0 | 58,5 | 3,00 | MI-1616583-0300 | MI-1616583-0300-IK |
| 3 | M27 | ø≥28 | 20,0 | 20 | 105,0 | 43,5 | 4,00 | MI-2020434-0300 | MI-2020434-0300-IK |
Режимы резания
| ISO | Материал | Vc [m/min] | Подача [mm/z] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1-P5 | Конструкционная и цементная сталь | 100-250 | 0,03 | 0,04 | 0,04 | 0,06 | 0,07 | 0,08 | 0,09 | 0,11 | 0,12 | 0,15 | 0,18 |
| P6-P9 | Углеродистая сталь, низколегированная сталь, литая сталь | 110-180 | 0,02 | 0,03 | 0,03 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | 0,10 | 0,12 | 0,15 |
| P10-P12 | Сталь легированная, инструментальная сталь, закаленная сталь до 38 HRC | 90-160 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,05 | 0,06 | 0,07 | 0,08 | 0,10 |
| P13-P14 | Ферритная сталь, мартенситная сталь | 60-160 | 0,02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,06 | 0,06 | 0,07 | 0,08 | 0,09 | 0,11 |
| M1-M3 | Аустенитная сталь | 60-120 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,05 | 0,06 | 0,07 | 0,08 | 0,10 |
| K1-K6 | Чугун серый | 70-150 | 0,03 | 0,04 | 0,04 | 0,06 | 0,07 | 0,08 | 0,09 | 0,11 | 0,12 | 0,15 | 0,18 |
| N1-N4, N7-N9 | Алюминиевые сплавы 1% < Si < 7%, чистая медь, низколегированная медь | 150-350 | 0,03 | 0,04 | 0,04 | 0,06 | 0,07 | 0,08 | 0,09 | 0,11 | 0,12 | 0,15 | 0,18 |
| N5, N10 | Алюминиевые сплавы Si ≥ 7% | 100-250 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,05 | 0,06 | 0,07 | 0,08 | 0,10 |
| S1-S8 | Технически чистый титан, титановые сплавы, никель, никелевые сплавы | 20-80 | 0,02 | 0,02 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,04 | 0,04 | 0,04 | 0,05 |
Пример заказа
MI-0206053-0050
Твердосплавные резьбовые фрезы 0,5 M3 VHM AT
