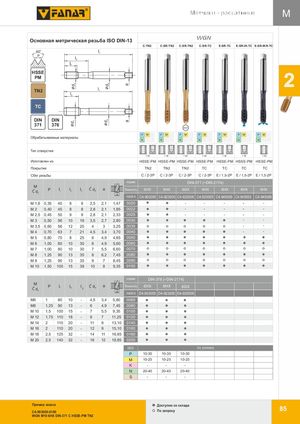

Общий каталог FANAR 2018

Метчики - раскатники

Основная метрическая резьба ISO DIN-13

WGN

HSSE P PM

HSSE PM

TN2, TC

DIN 371, DIN 376

6GX

C / 2-3P, E / 1,5-2P — норма DIN-371 (~DIN-2174)

M	Ćd1	P	l1	l2	l3	Ćd2	a	Точность	INDEX
M1,6	0,35	40	8	8	2,5	2,1	1,47	6HX	0020
M2	0,40	45	8	8	2,8	2,1	1,85	6HX	0022
M2,5	0,45	50	9	9	2,8	2,1	2,33	6HX	0025
M3	0,50	56	10	18	3,5	2,7	2,80	6HX	0030
M3,5	0,60	56	12	20	4	3	3,25	6HX	0035
M4	0,70	63	7	21	4,5	3,4	3,70	6HX	0040
M5	0,80	70	8	25	6	4,9	4,65	6HX	0050
M6	1,00	80	10	30	6	4,9	5,60	6HX	0060
M7	1,00	80	10	30	7	5,5	6,60	6HX	0070
M8	1,25	90	13	35	8	6,2	7,45	6HX	0080
M9	1,25	90	13	35	9	7	8,45	6HX	0090
M10	1,50	100	15	39	10	8	9,35	6HX	0100

Норма DIN-376 (~DIN-2174)

M	Ćd1	P	l1	l2	l3	Ćd2	a	Точность	INDEX
M6	1	80	10	-	4,5	3,4	5,60	6HX	0060
M8	1,25	90	13	-	6	4,9	7,45	6HX	0080
M10	1,5	100	15	-	7	5,5	9,35	6HX	0100
M12	1,75	110	18	-	9	7	11,25	6HX	0120
M14	2	110	20	-	11	9	13,10	6HX	0140
M16	2	110	20	-	12	9	15,10	6HX	0160
M18	2,5	125	32	-	14	11	16,85	6HX	0180
M20	2,5	140	32	-	16	12	18,85	6HX	0200

ISO	Vc (m/min)	Vc (m/min)	Vc (m/min)
P	10-30	10-30	10-30
M	10-25	10-25	10-25
K	-	-	-
N	20-40	20-40	20-40
S	-	-	-

C4-903005-0100
WGN M10-6HX DIN-371 C HSSE-PM TN2

Доступно со склада, цена в прайс-листе
Для быстрой доставки, цена по запросу
