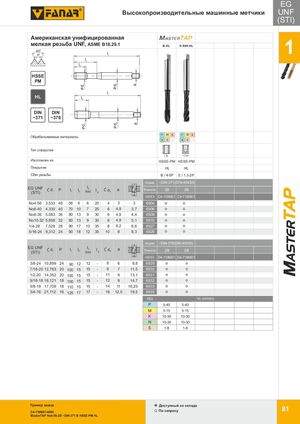

Общий каталог FANAR 2018 - страница 85
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Высокопроизводительные машинные метчики
EG UNF (STI)
Американская унифицированная мелкая резьба UNF, ASME B18.29.1
MASTERTAP
60
P
HSSE PM
HL
DIN ~371, DIN ~376
Обрабатываемые материалы
Тип отверстия
Изготовлен из
Покрытие
Сбег резьбы
B / 4-5P — норма ~DIN-371(DIN-40435), точность 2B
E / 1,5-2P — точность 2B
| EG UNF (STI) | Ćd1 | P | l1 | l2 | l2 R45 | l3 | Ćd2 | a | INDEX C4-118M01 | INDEX C4-718M01 |
|---|---|---|---|---|---|---|---|---|---|---|
| No4-56 | 3,533 | 48 | 56 | 9 | 6 | 20 | 4 | 3 | 3 | 6904 |
| No6-40 | 4,330 | 40 | 70 | 10 | 7 | 25 | 6 | 4,9 | 3,7 | 6906 |
| No8-36 | 5,083 | 36 | 80 | 13 | 9 | 30 | 6 | 4,9 | 4,4 | 6908 |
| No10-32 | 5,858 | 32 | 80 | 13 | 9 | 30 | 6 | 4,9 | 5,1 | 6910 |
| 1/4-28 | 7,528 | 28 | 90 | 17 | 10 | 35 | 8 | 6,2 | 6,6 | 6927 |
| 5/16-24 | 9,312 | 24 | 90 | 18 | 12 | 35 | 10 | 8 | 8,3 | 6928 |
Норма ~DIN-376(DIN-40435)
| EG UNF (STI) | Ćd1 | P | l1 | l2 | l2 R45 | l3 | Ćd2 | a | INDEX D4-118M01 | INDEX D4-718M01 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3/8-24 | 10,899 | 24 | 90 | 12 | 12 | - | 8 | 6 | 9,8 | 6929 |
| 7/16-20 | 12,763 | 20 | 100 | 15 | 15 | - | 9 | 7 | 11,5 | 6930 |
| 1/2-20 | 14,352 | 20 | 100 | 15 | 15 | - | 11 | 9 | 13,1 | 6931 |
| 9/16-18 | 16,121 | 18 | 100 | 15 | 15 | - | 12 | 9 | 14,7 | 6932 |
| 5/8-18 | 17,709 | 18 | 110 | 15 | 15 | - | 14 | 11 | 16,25 | 6933 |
| 3/4-16 | 21,112 | 16 | 125 | 17 | 17 | - | 16 | 12,0 | 19,5 | 6935 |
| ISO | Vc (m/min) | Vc (m/min) |
|---|---|---|
| P | 5-40 | 5-40 |
| M | 5-15 | 5-15 |
| K | 10-30 | 10-30 |
| N | 10-30 | 10-30 |
| S | 1-8 | 1-8 |
Пример заказа
C4-118M01-6904
MasterTAP No4-56-2B ~DIN-371 B HSSE-PM HL
Доступный со складе: По запросу
