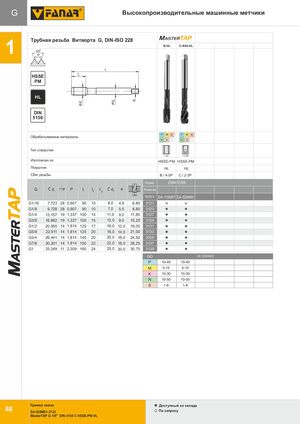

Общий каталог FANAR 2018 - страница 72
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
G — Высокопроизводительные машинные метчики MASTERTAP
Трубная резьба Витворта G, DIN-ISO 228, 55
HSSE, PM, P, 0
B-HL, C-R45-HL
HSSE, PM, HL, DIN 5156
| Обрабатываемые материалы | P | M | K | N | S | H |
|---|
Тип отверстия: < 3d / < 2,5d
Изготовлен из: HSSE-PM
Покрытие: HL
Сбег резьбы: B / 4-5P, C / 2-3P
| Норма | DIN-5156 | |
|---|---|---|
| INDEX | D4-118M01 | D4-528M01 |
| G | Ćd1 | 1''/P | P | l1 | l2 | l3 | Ćd2 | a | INDEX | |
|---|---|---|---|---|---|---|---|---|---|---|
| G1/16 | 7,723 | 28 | 0,907 | 90 | 10 | 6,0 | 4,9 | 6,80 | 3121 | |
| G1/8 | 9,728 | 28 | 0,907 | 90 | 10 | 7,0 | 5,5 | 8,80 | 3123 | |
| G1/4 | 13,157 | 19 | 1,337 | 100 | 14 | 11,0 | 9,0 | 11,80 | 3127 | |
| G3/8 | 16,662 | 19 | 1,337 | 100 | 15 | 12,0 | 9,0 | 15,25 | 3129 | |
| G1/2 | 20,955 | 14 | 1,814 | 125 | 17 | 16,0 | 12,0 | 19,00 | 3131 | |
| G5/8 | 22,911 | 14 | 1,814 | 125 | 20 | 18,0 | 14,5 | 21,00 | 3133 | |
| G3/4 | 26,441 | 14 | 1,814 | 140 | 20 | 20,0 | 16,0 | 24,50 | 3035 | |
| G7/8 | 30,201 | 14 | 1,814 | 150 | 22 | 22,0 | 18,0 | 28,25 | 3137 | |
| G1 | 33,249 | 11 | 2,309 | 160 | 24 | 25,0 | 20,0 | 30,75 | 3139 |
| ISO | Vc (m/min) | |
|---|---|---|
| P | 10-40 | 10-40 |
| M | 5-15 | 5-15 |
| K | 10-30 | 10-30 |
| N | 10-50 | 10-50 |
| S | 1-8 | 1-8 |
Пример заказа: D4-528M01-3123, MasterTAP G-1/8'' DIN-5156 C HSSE-PM HL
Доступный со склада: По запросу
