Высокопроизводительные машинные метчики 800 — UNC

Американская унифицированная резьба UNC, ANSI B-1.1, 60

HSSE, PM, P, 0

B, C-R40

DIN 371, DIN 376

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 3d / < 2,5d

Изготовлен из: HSSE

Покрытие

Сбег резьбы: B / 4-5P, C / 2-3P

UNC	Ćd1	1''/P	P	l1	l2	l2 R40	l3	Ćd2	a	INDEX
No2-56	2,184	56	0,455	45	10	10	13	2,8	2,1	1,85	4102
No4-40	2,844	40	0,635	56	10	5	18	3,5	2,7	2,35	4104
No5-40	3,175	40	0,635	56	10	7	18	3,5	2,7	2,65	4105
No6-32	3,505	32	0,794	56	12	6	20	4,0	3,0	2,85	4106
No8-32	4,165	32	0,794	63	12	7	21	4,5	3,4	3,50	4108
No10-24	4,826	24	1,058	70	14	8	25	6,0	4,9	3,90	4110
No12-24	5,486	24	1,058	80	18	10	30	6,0	4,9	4,50	4112
1/4-20	6,350	20	1,270	80	18	13	30	7,0	5,5	5,10	4127
5/16-18	7,938	18	1,411	90	20	13	35	8,0	6,0	6,60	4128
3/8-16	9,525	16	1,588	100	20	15	39	10,0	8,0	8,00	4129

UNC	Ćd1	1''/P	P	l1	l2	l2 R40	l3	Ćd2	a	INDEX
7/16-14	11,112	14	1,814	100	22	15	-	8,0	6,2	9,40	4130
1/2-13	12,700	13	1,954	110	24	18	-	9,0	7,0	10,80	4131
9/16-12	14,288	12	2,117	110	25	20	-	11,0	9,0	12,20	4132
5/8-11	15,875	11	2,309	110	32	22	-	12,0	9,0	13,50	4133
3/4-10	19,050	10	2,504	125	32	25	-	14,0	11,0	16,50	4135
7/8-9	22,225	9	2,822	140	32	30	-	18,0	14,5	19,50	4137
1-8	25,400	8	3,175	160	38	30	-	20,0	16,0	22,25	4139
1.1/8-7	28,575	7	3,629	180	40	40	-	22,0	18,0	25,00	4141
1.1/4-7	31,750	7	3,629	180	40	40	-	22,0	18,0	28,00	4143
1.3/8-6	34,925	6	4,233	200	50	40	-	28,0	22,0	30,75	4145
1.1/2-6	38,100	6	4,233	200	55	40	-	28,0	22,0	34,00	4147

Пример заказа: C2-111101-4106, 800 No5-40 UNC 2B DIN-371 HSSE

Доступный со склада: По запросу

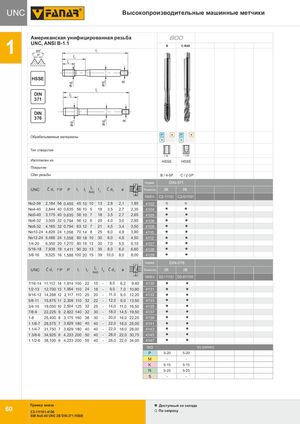

Общий каталог FANAR 2018 - страница 64
