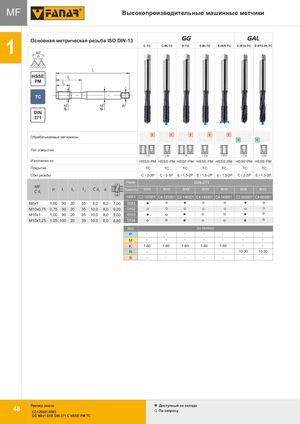

Общий каталог FANAR 2018 - страница 52
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
MF — Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, 60°, HSSE-P-PM
Серии GG и GAL
| Характеристика | C-TC | C-IK-TC | E-TC | E-IK-TC | E-IKR-TC | C-R15-TC | E-R15-IK-TC |
|---|---|---|---|---|---|---|---|
| Группы ISO | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H |
| Тип отверстия (глубина) | < 2d | < 2,5d | < 2d | < 2,5d | < 2,5d | < 2,5d | < 2,5d |
| Изготовлен из | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM | HSSE-PM |
| Покрытие | TC | TC | TC | TC | TC | TC | TC |
| Сбег резьбы | C / 2-3P | C / 2-3P | E / 1,5-2P | E / 1,5-2P | E / 1,5-2P | C / 2-3P | E / 1,5-2P |
| Норма | DIN-371 | ||||||
| Точность | 6HX | 6HX | 6HX | 6HX | 6HX | 6HX | 6HX |
| INDEX | C2-125501 | C4-125551 | C2-145501 | C4-145551 | C4-145561 | C2-505601 | C4-655601 |
Размеры
| MF | P | l1 | l2 | l3 | Ø d2 | Ø d1 | a | INDEX |
|---|---|---|---|---|---|---|---|---|
| M8x1 | 1,00 | 90 | 20 | 35 | 8,0 | 6,2 | 7,00 | 0083 |
| M10x0,75 | 0,75 | 90 | 20 | 35 | 10,0 | 8,0 | 9,20 | 0102 |
| M10x1 | 1,00 | 90 | 20 | 35 | 10,0 | 8,0 | 9,00 | 0103 |
| M10x1,25 | 1,25 | 100 | 20 | 39 | 10,0 | 8,0 | 8,80 | 0104 |
Скорость резания Vc (м/мин) по группам ISO
| ISO | C-TC | C-IK-TC | E-TC | E-IK-TC | E-IKR-TC | C-R15-TC | E-R15-IK-TC |
|---|---|---|---|---|---|---|---|
| P | - | - | - | - | - | - | - |
| M | - | - | - | - | - | - | - |
| K | 1-60 | 1-60 | 1-60 | 1-60 | 1-60 | - | - |
| N | - | - | - | - | - | 10-30 | 10-30 |
| S | - | - | - | - | - | - | - |
Пример заказа: C2-125501-0083 — GG M8x1-6HX DIN-371 C HSSE-PM TC
Доступный со склада: по запросу
