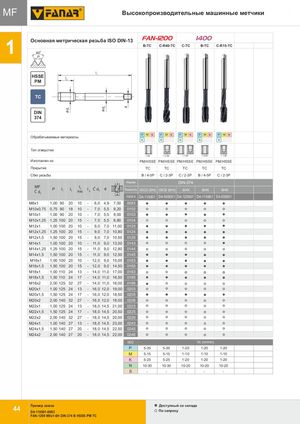

Общий каталог FANAR 2018 - страница 48

Предыдущая страница Следующая страница

Навигация

MF — Высокопроизводительные машинные метчики

Основная метрическая резьба ISO DIN-13, 60°, HSSE-P-PM

Серии FAN-1200 и 1400

ХарактеристикаB-TCC-R40-TCC-TCB-TCC-R15-TC
Группы ISOP, M, K, N, S, HP, M, K, N, S, HP, M, K, N, S, HP, M, K, N, S, HP, M, K, N, S, H
Тип отверстия (глубина)< 3d< 2,5d< 1,5d< 2,5d< 1,5d
Изготовлен изPM/HSSEPM/HSSEPM/HSSEPM/HSSEPM/HSSE
ПокрытиеTCTCTCTCTC
Сбег резьбыB / 4-5PC / 2-3PC / 2-3PB / 4-5PC / 2-3P
НормаDIN-374
ТочностьISO2 (6H)ISO2 (6H)6HX6HX6HX
INDEXD4-115001D4-565001D4-125901D4-115901D4-505901

Размеры

MFPl1l2l3Ø d2Ø d1aINDEX
M8x11,00902010-6,04,9/7,000083
M10x0,750,75901810-7,05,5/9,200102
M10x11,00902010-7,05,5/9,000103
M10x1,251,251002015-7,05,5/8,800104
M12x11,001002010-9,07,0/11,000123
M12x1,251,251002015-9,07,0/10,800124
M12x1,51,501002015-9,07,0/10,500125
M14x11,001002010-11,09,0/13,000143
M14x1,251,251002015-11,09,0/12,800144
M14x1,51,501002015-11,09,0/12,500145
M16x11,001002010-12,09,0/15,000163
M16x1,51,501002015-12,09,0/14,500165
M18x11,001102413-14,011,0/17,000183
M18x1,51,501102417-14,011,0/16,500185
M18x22,001253227-14,011,0/16,000186
M20x11,001252413-16,012,0/19,000203
M20x1,51,501252417-16,012,0/18,500205
M20x22,001403227-16,012,0/18,000206
M22x11,001252413-18,014,5/21,000223
M22x1,51,501252417-18,014,5/20,500225
M22x22,001403227-18,014,5/20,000226
M24x11,001402713-18,014,5/23,000243
M24x1,51,501402720-18,014,5/22,500245
M24x22,001402720-18,014,5/22,000246

Скорость резания Vc (м/мин) по группам ISO

ISOB-TCC-R40-TCC-TCB-TCC-R15-TC
P5-355-351-201-201-20
M5-155-151-101-101-10
K5-255-251-201-201-20
N10-3010-3010-2010-2010-20
S-----

Пример заказа: D4-115001-0083 — FAN-1200 M8x1-6H DIN-374 B HSSE-PM TC

Доступный со склада: по запросу
