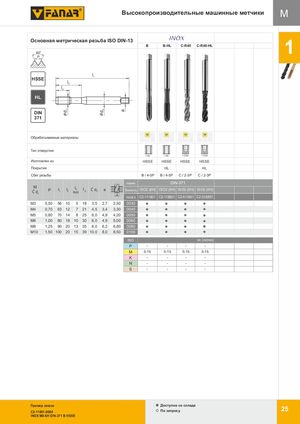

Общий каталог FANAR 2018 - страница 29
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
INOX. Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, для нержавеющих сталей, исполнение HSSE.
DIN 371
| Параметр | B | B-HL | C-R40 | C-R40-HL |
|---|---|---|---|---|
| Тип отверстия (глубина) | < 3d | < 3d | < 2,5d | < 2,5d |
| Изготовлен из | HSSE | HSSE | HSSE | HSSE |
| Покрытие | - | HL | - | HL |
| Сбег резьбы | B / 4-5P | B / 4-5P | C / 2-3P | C / 2-3P |
| Норма | DIN-371 | |||
| Точность | ISO2 (6H) | ISO2 (6H) | ISO2 (6H) | ISO2 (6H) |
| Базовый индекс | C2-111801 | C2-118801 | C2-511801 | C2-518801 |
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 56 | 10 | 5/18 | 3,5 | 2,7 | 2,50 | 0030 |
| M4 | 0,70 | 63 | 12 | 7/21 | 4,5 | 3,4 | 3,30 | 0040 |
| M5 | 0,80 | 70 | 14 | 8/25 | 6,0 | 4,9 | 4,20 | 0050 |
| M6 | 1,00 | 80 | 18 | 10/30 | 6,0 | 4,9 | 5,00 | 0060 |
| M8 | 1,25 | 90 | 20 | 13/35 | 8,0 | 6,2 | 6,80 | 0080 |
| M10 | 1,50 | 100 | 20 | 15/39 | 10,0 | 8,0 | 8,50 | 0100 |
| Группа ISO | B | B-HL | C-R40 | C-R40-HL |
|---|---|---|---|---|
| P | - | - | - | - |
| M | 5-15 | 5-15 | 5-15 | 5-15 |
| K | - | - | - | - |
| N | - | - | - | - |
| S | - | - | - | - |
Пример заказа: C2-11801-0080 (INOX M8-6H DIN-371 B HSSE). Доступно со склада / по запросу.
