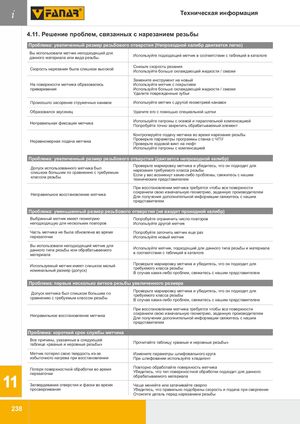

4.11. Решение проблем, связанных с нарезанием резьбы

Проблема: увеличенный размер резьбового отверстия (непроходной калибр двигается легко)

ПричинаРешение
Вы использовали метчик, неподходящий для данного материала или вида резьбыИспользуйте подходящий метчик в соответствии с таблицей в каталоге
Скорость нарезания была слишком высокойСнизьте скорость резания; используйте больше охлаждающей жидкости / смазки
На поверхности метчика образовались привариванияЗамените инструмент на новый; используйте метчик с покрытием; используйте больше охлаждающей жидкости / смазки; удалите поврежденные зубья
Произошло засорение стружечных канавокИспользуйте метчик с другой геометрией канавок
Образовался заусенецУдалите его с помощью специальной щетки
Неправильная фиксация метчикаИспользуйте патроны с осевой и параллельной компенсацией; попробуйте точно закрепить обрабатываемый элемент
Неравномерная подача метчикаКонтролируйте подачу метчика во время нарезания резьбы; проверьте параметры программы станка с ЧПУ; проверьте ходовой винт на люфт; используйте патроны с компенсацией

Проблема: увеличенный размер резьбового отверстия (двигается непроходной калибр)

ПричинаРешение
Допуск использованного метчика был слишком большим по сравнению с требуемым классом резьбыПроверьте маркировку метчика и убедитесь, что он подходит для нарезания требуемого класса резьбы. Если у вас возникнут какие-либо проблемы, свяжитесь с нашим техническим представителем
Неправильное восстановление метчикаПри восстановлении метчика требуется, чтобы все поверхности сохранили свою изначальную геометрию, заданную производителем. Для получения дополнительной информации свяжитесь с нашим представителем

Проблема: уменьшенный размер резьбового отверстия (не входит проходной калибр)

ПричинаРешение
Выбранный метчик имеет геометрию, неподходящую для нескольких повторовПопробуйте ограничить число повторов; используйте другой метчик
Часть метчика не была обновлена во время перезаточкиПопробуйте заточить метчик еще раз; используйте новый метчик
Вы использовали неподходящий метчик для данного типа резьбы или обрабатываемого материалаИспользуйте метчик, подходящий для данного типа резьбы и материала, в соответствии с таблицей в каталоге
Используемый метчик имеет слишком малый номинальный размер (допуск)Проверьте маркировку метчика и убедитесь, что он подходит для требуемого класса резьбы. В случае каких-либо проблем свяжитесь с нашим представителем

Проблема: первые несколько витков резьбы увеличенного размера

ПричинаРешение
Допуск метчика был слишком большим по сравнению с требуемым классом резьбыПроверьте маркировку метчика и убедитесь, что он подходит для требуемого класса резьбы. В случае каких-либо проблем свяжитесь с нашим представителем
Неправильное восстановление метчикаПри восстановлении метчика требуется, чтобы все поверхности сохранили свою изначальную геометрию, заданную производителем. Для получения дополнительной информации свяжитесь с нашим представителем

Проблема: короткий срок службы метчика

ПричинаРешение
Все причины, указанные в следующей таблице «рваные и неровные резьбы»Прочитайте таблицу «рваные и неровные резьбы»
Метчик потерял свою твердость из-за избыточного нагрева при восстановленииИзмените параметры шлифовального круга; при шлифовании используйте хладагент
Потеря поверхностной обработки во время перезаточкиПовторно обработайте поверхность метчика; убедитесь, что тип поверхностной обработки подходит для данного обрабатываемого материала
Затвердевание отверстия и фаски во время просверливанияЧаще меняйте или затачивайте сверло; убедитесь, что правильно подобраны скорость и подача при сверлении; отожгите деталь перед нарезанием резьбы
