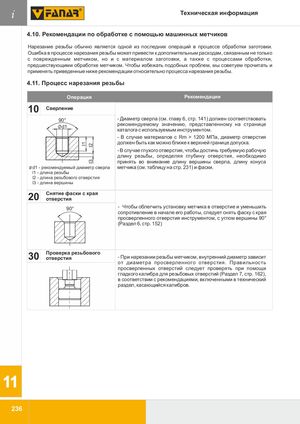

l1 l2l3 i Техническая информация 4.10. Рекомендации по обработке с помощью машинных метчиков Нарезание резьбы обычно является одной из последних операций в процессе обработки заготовки. Ошибка в процессе нарезания резьбы может привести к дополнительным расходам, связанным не только с поврежденным метчиком, но и с материалом заготовки, а также с процессами обработки, предшествующими обработке метчиком. Чтобы избежать подобных проблем, мы советуем прочитать и применять приведенные ниже рекомендации относительно процесса нарезания резьбы. 4.11. Процесс нарезания резьбы Операция Рекомендации 10 Сверление 90° - Диаметр сверла (см. главу 6, стр. 141) должен соответствовать d1 рекомендуемому значению, представленному на странице каталога с используемым инструментом. - В случае материалов с Rm > 1200 МПа, диаметр отверстия должен быть как можно ближе к верхней границе допуска. - В случае глухого отверстия, чтобы достичь требуемую рабочую длину резьбы, определяя глубину отверстия, необходимо принять во внимание длину вершины сверла, длину конуса d1 - рекомендуемый диаметр сверла метчика (см. таблицу на стр. 231) и фаски. l1 - длина резьбы l2 - длина резьбового отверстия l3 - длина вершины 20 Снятие фаски с краяотверстия 90° - Чтобы облегчить установку метчика в отверстие и уменьшить сопротивление в начале его работы, следует снять фаску с края просверленного отверстия инструментом, с углом вершины 90° (Раздел 6, стр. 152) 30 Проверка резьбовогоотверстия - При нарезании резьбы метчиком, внутренний диаметр зависит от диаметра просверленного отверстия. Правильность просверленных отверстий следует проверять при помощи гладкого калибра для резьбовых отверстий (Раздел 7, стр. 162), в соответствии с рекомендациями, включенными в технический раздел, касающийся калибров. 11 236
