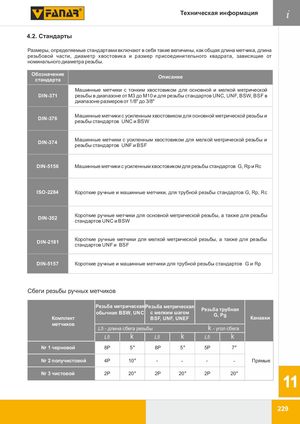

4.2. Стандарты
Размеры, определяемые стандартами, включают в себя такие величины, как общая длина метчика, длина резьбовой части, диаметр хвостовика и размер присоединительного квадрата, зависящие от номинального диаметра резьбы.
| Обозначение стандарта | Описание |
|---|---|
| DIN-371 | Машинные метчики с тонким хвостовиком для основной и мелкой метрической резьбы в диапазоне от М3 до М10 и для резьбы стандартов UNC, UNF, BSW, BSF в диапазоне размеров от 1/8" до 3/8" |
| DIN-376 | Машинные метчики с усиленным хвостовиком для основной метрической резьбы и резьбы стандартов UNC и BSW |
| DIN-374 | Машинные метчики с усиленным хвостовиком для мелкой метрической резьбы и резьбы стандартов UNF и BSF |
| DIN-5156 | Машинные метчики с усиленным хвостовиком для резьбы стандартов G, Rp и Rc |
| ISO-2284 | Короткие ручные и машинные метчики для трубной резьбы стандартов G, Rp, Rc |
| DIN-352 | Короткие ручные метчики для основной метрической резьбы, а также для резьбы стандартов UNC и BSW |
| DIN-2181 | Короткие ручные метчики для мелкой метрической резьбы, а также для резьбы стандартов UNF и BSF |
| DIN-5157 | Короткие ручные и машинные метчики для трубной резьбы стандартов G и Rp |
Сбеги резьбы ручных метчиков
| Комплект метчиков | Резьба метрическая обычная, BSW, UNC — L5 | Резьба метрическая обычная, BSW, UNC — k | Резьба метрическая с мелким шагом BSF, UNF, UNEF — L5 | Резьба метрическая с мелким шагом BSF, UNF, UNEF — k | Резьба трубная G, Pg — L5 | Резьба трубная G, Pg — k | Канавки |
|---|---|---|---|---|---|---|---|
| №1 черновой | 8P | 5 | 8P | 5 | 5P | 7 | Прямые |
| №2 получистовой | 4P | 10 | - | - | - | - | |
| №3 чистовой | 2P | 20 | 2P | 20 | 2P | 20 |
L5 - длина сбега резьбы; k - угол сбега.
