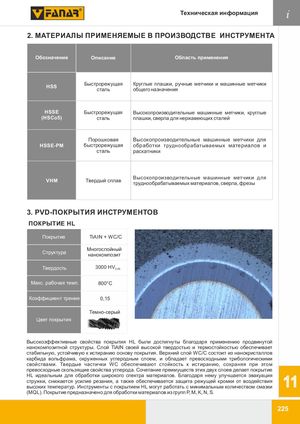

2. Материалы, применяемые в производстве инструмента
| Обозначение | Описание | Область применения |
|---|---|---|
| HSS | Быстрорежущая сталь | Круглые плашки, ручные метчики и машинные метчики общего назначения |
| HSSE (HSCo5) | Быстрорежущая сталь | Высокопроизводительные машинные метчики, круглые плашки, сверла для нержавеющих сталей |
| HSSE-PM | Порошковая быстрорежущая сталь | Высокопроизводительные машинные метчики для обработки труднообрабатываемых материалов и раскатники |
| VHM | Твердый сплав | Высокопроизводительные машинные метчики для труднообрабатываемых материалов, сверла, фрезы |
3. PVD-покрытия инструментов
Покрытие HL
| Покрытие | TiAIN + WC/C |
| Структура | Многослойный нанокомпозит |
| Твердость | 3000 HV0,05 |
| Макс. рабочая темп. | 800°C |
| Коэффициент трения | 0,15 |
| Цвет покрытия | Темно-серый |
Высокоэффективные свойства покрытия HL были достигнуты благодаря применению продвинутой нанокомпозитной структуры. Слой TiAlN своей высокой твердостью и термостойкостью обеспечивает стабильную, устойчивую к истиранию основу покрытия. Верхний слой WC/C состоит из нанокристаллов карбида вольфрама, окруженных углеродным слоем, и обладает превосходными трибологическими свойствами. Твердые частички WC обеспечивают стойкость к истиранию, сохраняя при этом превосходные скользящие свойства углерода. Сочетание преимуществ этих двух слоев делает покрытие HL идеальным для обработки широкого спектра материалов. Благодаря нему улучшается эвакуация стружки, снижается усилие резания, а также обеспечивается защита режущей кромки от воздействия высоких температур. Инструменты с покрытием HL могут работать с минимальным количеством смазки (MQL). Покрытие предназначено для обработки материалов из групп P, M, K, N, S.
