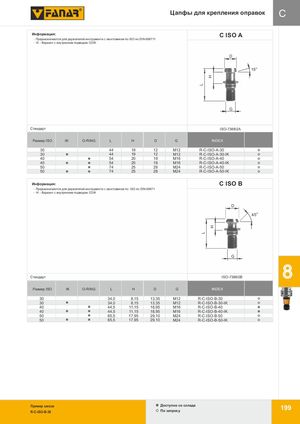

Общий каталог FANAR 2018 - страница 203
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Цапфы для крепления оправок
C ISO A
Информация:
- Предназначаются для держателей инструмента с хвостовиком по ISO по DIN-69871
- IK - вариант с внутренним подводом СОЖ
Стандарт: ISO-7388/2A
| Размер ISO | IK | O-RING | L | H | D | G | INDEX |
|---|---|---|---|---|---|---|---|
| 30 | 44 | 19 | 12 | M12 | R-C-ISO-A-30 | ||
| 30 | ✓ | 44 | 19 | 12 | M12 | R-C-ISO-A-30-IK | |
| 40 | 54 | 20 | 19 | M16 | R-C-ISO-A-40 | ||
| 40 | ✓ | 54 | 20 | 19 | M16 | R-C-ISO-A-40-IK | |
| 50 | 74 | 25 | 28 | M24 | R-C-ISO-A-50 | ||
| 50 | ✓ | 74 | 25 | 28 | M24 | R-C-ISO-A-50-IK |
C ISO B
Информация:
- Предназначаются для держателей инструмента с хвостовиком по ISO по DIN-69871
- IK - вариант с внутренним подводом СОЖ
Стандарт: ISO-7388/2B
| Размер ISO | IK | O-RING | L | H | D | G | INDEX |
|---|---|---|---|---|---|---|---|
| 30 | 34,0 | 8,15 | 13,35 | M12 | R-C-ISO-B-30 | ||
| 30 | ✓ | 34,0 | 8,15 | 13,35 | M12 | R-C-ISO-B-30-IK | |
| 40 | 44,5 | 11,15 | 18,95 | M16 | R-C-ISO-B-40 | ||
| 40 | ✓ | 44,5 | 11,15 | 18,95 | M16 | R-C-ISO-B-40-IK | |
| 50 | 65,5 | 17,95 | 29,10 | M24 | R-C-ISO-B-50 | ||
| 50 | ✓ | 65,5 | 17,95 | 29,10 | M24 | R-C-ISO-B-50-IK |
Пример заказа: R-C-ISO-B-30
Доступнo со склада: По запросу
