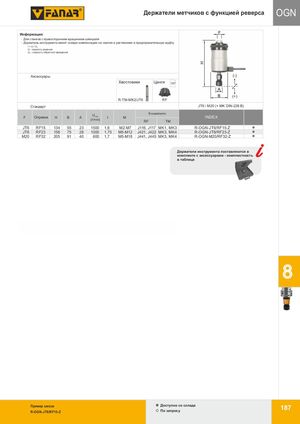

Общий каталог FANAR 2018 - страница 191
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
OGN — Держатели метчиков с функцией реверса
Информация
- Для станков с правосторонним вращением шпинделя
- Держатель инструмента имеет осевую компенсацию на сжатие и растяжение и предохранительную муфту
l = U / Un, где U — скорость резания, Un — скорость обратного вращения
Аксессуары — Хвостовики, Цанги (стр. 197)
Стандарт: JT6 / M20 (+ MK DIN-228 B). В комплекте.
| F | Оправка | H | B | A | Umax [1/min] | I | M | RF | TM | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|
| JT6 | RF15 | 134 | 55 | 23 | 1500 | 1,6 | M2-M7 | J116, J117 | MK1, MK3 | R-OGN-JT6/RF15-Z |
| JT6 | RF23 | 158 | 75 | 28 | 1000 | 1,75 | M5-M12 | J421, J422 | MK3, MK4 | R-OGN-JT6/RF23-Z |
| M20 | RF32 | 205 | 91 | 40 | 600 | 1,7 | M5-M18 | J441, J445 | MK3, MK4 | R-OGN-M20/RF32-Z |
Держатели инструмента поставляются в комплекте с аксессуарами — комплектность в таблице.
Пример заказа
R-OGN-JT6/RF15-Z — Доступнo со склада / По запросу
