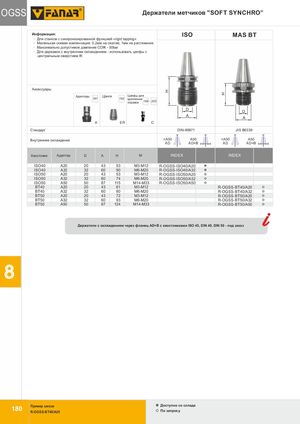

Общий каталог FANAR 2018 - страница 184
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
OGSS — Держатели метчиков "SOFT SYNCHRO”
Информация
- Для станков с синхронизированной функцией «rigid tapping»
- Маленькая осевая компенсация: 0,2мм на сжатие, 1мм на растяжение
- Максимально допустимое давление СОЖ - 50bar
- Для державок с внутренним охлаждением — использовать цапфы с центральным отверстием IK
Стандарты: ISO, MAS BT
Аксессуары
Адаптеры, Цанги (стр. 191-192), Цапфы для крепления оправок (стр. 199-200)
| Стандарт | DIN-69871 | JIS B6339 | ||
|---|---|---|---|---|
| Внутреннее охлаждение | <A50 AD | A50 AD+B | <A50 AD | A50 AD+B |
| Хвостовик | Адаптер | D | A | H | M | INDEX |
|---|---|---|---|---|---|---|
| ISO40 | A20 | 20 | 43 | 53 | M3-M12 | R-OGSS-ISO40/A20 |
| ISO40 | A32 | 32 | 60 | 90 | M6-M20 | R-OGSS-ISO40/A32 |
| ISO50 | A20 | 20 | 43 | 53 | M3-M12 | R-OGSS-ISO50/A20 |
| ISO50 | A32 | 32 | 60 | 74 | M6-M20 | R-OGSS-ISO50/A32 |
| ISO50 | A50 | 50 | 87 | 115 | M14-M33 | R-OGSS-ISO50/A50 |
| BT40 | A20 | 20 | 43 | 61 | M3-M12 | R-OGSS-BT40/A20 |
| BT40 | A32 | 32 | 60 | 80 | M6-M20 | R-OGSS-BT40/A32 |
| BT50 | A20 | 20 | 43 | 72 | M3-M12 | R-OGSS-BT50/A20 |
| BT50 | A32 | 32 | 60 | 93 | M6-M20 | R-OGSS-BT50/A32 |
| BT50 | A50 | 50 | 87 | 124 | M14-M33 | R-OGSS-BT50/A50 |
Держатели с охлаждением через фланец AD+B с хвостовиками ISO 45, DIN 40, DIN 50 - под заказ
Пример заказа
R-OGSS-BT40/A20 — Доступнo со склада / По запросу
