Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021

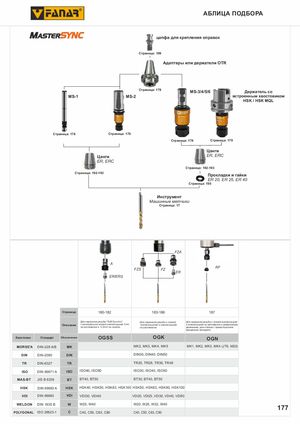

Таблица подбора
MASTERSYNC
цапфа для крепления оправок
Адаптеры или держатели OTR
| MS-1 | MS-2 | MS-3/4/5/6 | Держатель со встроенным хвостовиком HSK / HSK MQL |
|---|
Цанги ER, ERC
Прокладки и гайки ER 20, ER 25, ER 40
Инструмент — машинные метчики
| Страница | 180-182 | 183-186 | 187 |
|---|---|---|---|
| Описание | Для нарезания резьбы "Soft Synchro" с минимальной осевой компенсацией 1mm на растяжение и 0,2mm на сжатие. | Для нарезания резьбы с осевой компенсацией и компенсацией на растяжение | Для нарезания резьбы с осевой компенсацией и компенсацией на растяжение и реверсивным движением, для станков с правосторонним вращением шпинделя. |
| Хвостовик | Стандарт | Обозначение | OGSS | OGK | OGN |
|---|---|---|---|---|---|
| MORSE'A | DIN-228 A/B | MK | MK2, MK3, MK4, MK5 | MK1, MK2, MK3, MK4 (JT6, M20) | |
| DIN | DIN-2080 | DIN | DIN30, DIN40, DIN50 | ||
| TR | DIN-6327 | TR | TR20, TR28, TR36, TR48 | ||
| ISO | DIN 69871 A | ISO | ISO40, ISO50 | ISO30, ISO40, ISO50 | |
| MAS-BT | JIS B 6339 | BT | BT40, BT50 | BT30, BT40, BT50 | |
| HSK | DIN 69893 A | HSK | HSK40, HSK50, HSK63, HSK100 | HSK50, HSK63, HSK80, HSK100 | |
| VDI | DIN 69880 | VDI | VDI30, VDI40 | VDI20, VDI25, VDI30, VDI40, VDI50 | |
| WELDON | DIN 1835 B | W | W25, W40 | W20, W25, W32, W40 | |
| POLYGONAL | ISO 26623-1 | C | C40, C50, C63, C80 | C40, C50, C63, C80 |
Доступнo со склада / По запросу
