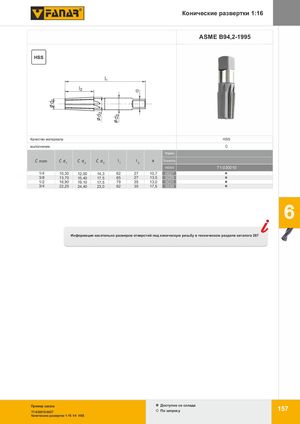

Конические развертки 1:16 WK
ASME B94.2-1995
HSS
- Качество материала — применяемые группы: P, M, K, HSS
- Обрабатываемые материалы: N, S, H, C
- Исполнение: внутреннее охлаждение — норма, IK
- Ć nom из Ć d1
- Изготовлено из: VHM
- Покрытие: INDEX AT
- Метка заходной фаски
| Ć nom | Ć d2 | Ć d3 | l1 | l2 | a | Точность (INDEX) |
|---|---|---|---|---|---|---|
| 1/4 | 10,30 | 12,00 | 14,3 | 62 | 27 | 10,7 / 0027 |
| 3/8 | 13,70 | 15,40 | 17,5 | 65 | 27 | 13,5 / 0029 |
| 1/2 | 16,90 | 19,10 | 17,5 | 79 | 35 | 13,0 / 0031 |
| 3/4 | 22,25 | 24,40 | 23,0 | 82 | 35 | 17,5 / 0035 |
Артикул: T1-030010
Информация касательно размеров отверстий под коническую резьбу — в техническом разделе каталога, стр. 267.
Пример заказа: T1-030010-0027 — Конические развертки 1:16 1/4 HSS
Доступнo со склада: По запросу
