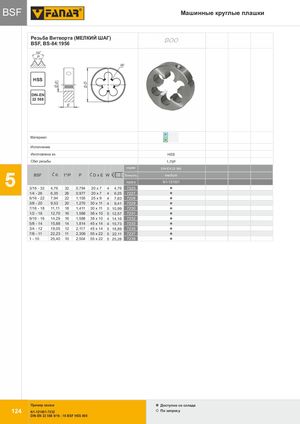

Общий каталог FANAR 2018 - страница 128
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
BSF
Машинные круглые плашки BSF
Резьба Витворта, мелкий шаг, BSF, BS-84:1956
| Материал | P/M/K, N/S/H |
| Исполнение | |
| Изготовлена из | HSS |
| Сбег резьбы | 1,75P |
| Норма | DIN-EN 22 568 |
| Точность | medium |
| INDEX | N1-121001 |
| BSF | Ćd1 | 1"/P | P | ĆD x E | W | Tolerancja | INDEX |
|---|---|---|---|---|---|---|---|
| 3/16 - 32 | 4,76 | 32 | 0,794 | 20 x 7 | 4 | 4,76 | 7225 |
| 1/4 - 26 | 6,35 | 26 | 0,977 | 20 x 7 | 4 | 6,25 | 7227 |
| 5/16 - 22 | 7,94 | 22 | 1,155 | 25 x 9 | 4 | 7,83 | 7228 |
| 3/8 - 20 | 9,53 | 20 | 1,270 | 30 x 11 | 4 | 9,41 | 7229 |
| 7/16 - 18 | 11,11 | 18 | 1,411 | 30 x 11 | 5 | 10,99 | 7230 |
| 1/2 - 16 | 12,70 | 16 | 1,588 | 38 x 10 | 5 | 12,57 | 7231 |
| 9/16 - 16 | 14,29 | 16 | 1,588 | 38 x 10 | 4 | 14,16 | 7232 |
| 5/8 - 14 | 15,88 | 14 | 1,814 | 45 x 14 | 4 | 15,73 | 7233 |
| 3/4 - 12 | 19,05 | 12 | 2,117 | 45 x 14 | 5 | 18,89 | 7235 |
| 7/8 - 11 | 22,23 | 11 | 2,309 | 55 x 22 | 5 | 22,11 | 7237 |
| 1 - 10 | 25,40 | 10 | 2,504 | 55 x 22 | 5 | 25,28 | 7239 |
Пример заказа
N1-121001-7232
DIN-EN 22 568 9/16 - 16 BSF HSS 800
Доступно со склада / По запросу
