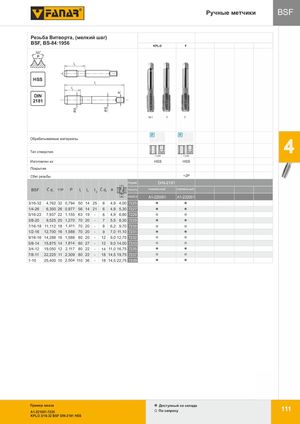

Ручные метчики. Резьба Витворта (мелкий шаг) BSF, BS-84:1956
Комплект KPL-800: KPL/2, F, норма DIN-2181.
| Параметр | KPL/2 (Nr1) | F |
|---|---|---|
| Обрабатываемые материалы | P, M, K / N, S, H | P, M, K / N, S, H |
| Тип отверстия | < 2,5d | < 2,5d |
| Изготовлен из | HSS | HSS |
| Сбег резьбы | - | ~2P |
| Норма | DIN-2181 | |
| Точность | нормальный | нормальный |
| INDEX | A1-220001 | A1-222001 |
| Резьба BSF | Ćd1 | n (1''/P) | P | l1 | l2 | l3 | Ćd2 | a | Диаметр | № (INDEX) |
|---|---|---|---|---|---|---|---|---|---|---|
| 3/16-32 | 4,762 | 32 | 0,794 | 50 | 14 | 25 | 6 | 4,9 | 4,00 | 7225 |
| 1/4-26 | 6,350 | 26 | 0,977 | 56 | 14 | 21 | 6 | 4,9 | 5,30 | 7227 |
| 5/16-22 | 7,937 | 22 | 1,155 | 63 | 19 | - | 6 | 4,9 | 6,80 | 7228 |
| 3/8-20 | 9,525 | 20 | 1,270 | 70 | 20 | - | 7 | 5,5 | 8,30 | 7229 |
| 7/16-18 | 11,112 | 18 | 1,411 | 70 | 20 | - | 8 | 6,2 | 9,70 | 7230 |
| 1/2-16 | 12,700 | 16 | 1,588 | 70 | 20 | - | 9 | 7,0 | 11,10 | 7231 |
| 9/16-16 | 14,288 | 16 | 1,588 | 80 | 20 | - | 12 | 9,0 | 12,70 | 7232 |
| 5/8-14 | 15,875 | 14 | 1,814 | 80 | 27 | - | 12 | 9,0 | 14,00 | 7233 |
| 3/4-12 | 19,050 | 12 | 2,117 | 80 | 22 | - | 14 | 11,0 | 16,75 | 7235 |
| 7/8-11 | 22,225 | 11 | 2,309 | 80 | 22 | - | 18 | 14,5 | 19,75 | 7237 |
| 1-10 | 25,400 | 10 | 2,504 | 110 | 36 | - | 18 | 14,5 | 22,75 | 7239 |
Пример заказа: A1-221001-7225 — KPL/2 3/16-32 BSF DIN-2181 HSS. Доступный со склада: по запросу.
