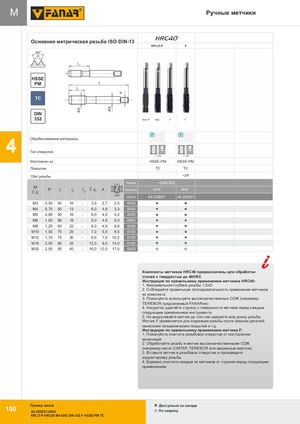

d1 d2 a M Ручные метчики HRC40 KPL-800 GОwсiнnоt вmнeаtяryмcеzтnрyиdчrеoсbкnаoяzрwеoзjьnбyаISISOODDININ-1-133 KPL/3-P F HS6S0E0 P PM l3 HSSE PM l1 l2 TC DIN 352 Nr1-P Nr2 F F P M K P M K Обрабатываемые материалы N S H N S H 4 Тип отверстия < 1,5d < 1,5d Изготовлен из HSSE-PM HSSE-PM Покрытие TC TC Сбег резьбы ~3P Норма ~DIN-352 MĆd P l1 l2 l 3 Ć d2 a Точность 6HX 6HX 1 INDEX A4-235D51 A4-203D51 M3 0,50 40 10 - 3,5 2,7 2,5 0030 M4 0,70 50 13 - 6,0 4,9 3,3 0040 M5 0,80 50 16 - 6,0 4,9 4,2 0050 M6 1,00 56 19 - 6,0 4,9 5,0 0060 M8 1,25 63 22 - 6,0 4,9 6,8 0080 M10 1,50 70 25 - 7,0 5,5 8,5 0100 M12 1,75 75 30 - 9,0 7,0 10,2 0120 M16 2,00 80 32 - 12,0 9,0 14,0 0160 M20 2,50 95 40 - 16,0 12,0 17,5 0200 Комплекты метчиков HRC40 предназначены для обработки сталей с твердостью до 40HRC Инструкция по правильному применению метчиков HRC40: 1. Максимальная глубина резьбы 1,5xD 2. Соблюдайте правильную последовательность применения метчиков из комплекта 3. Пожалуйста используйте высококачественные СОЖ (например TEREBOR предлагаемый FANARом) 4. Аккуратно удаляйте стружку с поверхности метчика перед каждым следующим применением инструмента 5. Не выкручивайте метчик до того как нарежете всю длину резьбы Метчик F применяется для коррекции резьбы после закалки деталей, нанесения гальванических покрытий и т.д. Инструкция по правильному применению метчика F: 1. Пожалуйста очистите резьбовое отверстие от посторонних включений 2. Обработайте резьбу и метчик высококачественными СОЖ (например паста CIMTAP, TEREBOR или машинным маслом) 3. Вставьте метчик в резьбовое отверстие и произведите корректировку резьбы 4. Бережно очистите каждый из метчиков от стружки перед следующим применением Пример заказа Доступный со склада 100 A4-203D51-0040 По запросу KPL/3-P HRC40 M4-6HX DIN-352 F HSSE-PM TC
