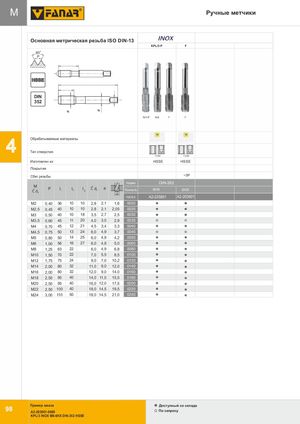

Общий каталог FANAR 2018 - страница 102
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Ручные метчики. Основная метрическая резьба ISO, DIN-13, INOX
Комплект KPL-800: KPL/3-P, F, норма DIN-352.
| Параметр | KPL/3-P (Nr1-P / Nr2) | F |
|---|---|---|
| Обрабатываемые материалы | P, M, K / N, S, H | P, M, K / N, S, H |
| Тип отверстия | < 2,5d | < 2,5d |
| Изготовлен из | HSSE | HSSE |
| Сбег резьбы | - | ~3P |
| Норма | DIN-352 | |
| Точность | 6HX | 6HX |
| INDEX | A2-235801 | A2-203801 |
| Резьба M | P | l1 | l2 | l3 | Ćd2 | Ćd1 | a | № (INDEX) |
|---|---|---|---|---|---|---|---|---|
| M2 | 0,40 | 36 | 10 | 10 | 2,8 | 2,1 | 1,6 | 0020 |
| M2,5 | 0,45 | 40 | 10 | 10 | 2,8 | 2,1 | 2,05 | 0025 |
| M3 | 0,50 | 40 | 10 | 18 | 3,5 | 2,7 | 2,5 | 0030 |
| M3,5 | 0,60 | 45 | 11 | 20 | 4,0 | 3,0 | 2,9 | 0035 |
| M4 | 0,70 | 45 | 12 | 21 | 4,5 | 3,4 | 3,3 | 0040 |
| M4,5 | 0,75 | 50 | 13 | 24 | 6,0 | 4,9 | 3,7 | 0045 |
| M5 | 0,80 | 50 | 14 | 25 | 6,0 | 4,9 | 4,2 | 0050 |
| M6 | 1,00 | 56 | 16 | 27 | 6,0 | 4,9 | 5,0 | 0060 |
| M8 | 1,25 | 63 | 22 | - | 6,0 | 4,9 | 6,8 | 0080 |
| M10 | 1,50 | 70 | 22 | - | 7,0 | 5,5 | 8,5 | 0100 |
| M12 | 1,75 | 75 | 24 | - | 9,0 | 7,0 | 10,2 | 0120 |
| M14 | 2,00 | 80 | 32 | - | 11,0 | 9,0 | 12,0 | 0140 |
| M16 | 2,00 | 80 | 32 | - | 12,0 | 9,0 | 14,0 | 0160 |
| M18 | 2,50 | 95 | 40 | - | 14,0 | 11,0 | 15,5 | 0180 |
| M20 | 2,50 | 95 | 40 | - | 16,0 | 12,0 | 17,5 | 0200 |
| M22 | 2,50 | 100 | 40 | - | 18,0 | 14,5 | 19,5 | 0220 |
| M24 | 3,00 | 110 | 50 | - | 18,0 | 14,5 | 21,0 | 0240 |
Пример заказа: A2-203801-0080 — KPL/3 INOX M8-6HX DIN-352 HSSE. Доступный со склада: по запросу.
