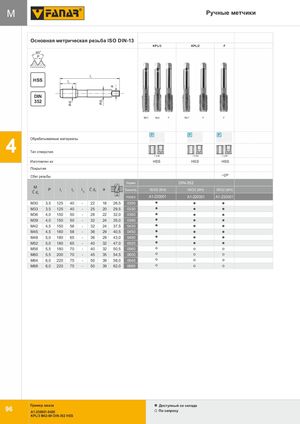

Общий каталог FANAR 2018 - страница 100
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Ручные метчики
M
Основная метрическая резьба ISO DIN-13
KPL-800, KPL/3, KPL/2, F
60
HSSE P PM
HSS
DIN 352
Nr1, Nr2, F
Обрабатываемые материалы
Тип отверстия
Изготовлен из
Покрытие
Сбег резьбы
Норма DIN-352 — точность ISO2 (6H)
| M | Ćd1 | P | l1 | l2 | l3 | Ćd2 | a | Точность | INDEX A1-230001 | INDEX A1-220001 | INDEX A1-233001 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M30 | 3,5 | 125 | 40 | - | 22 | 18 | 26,5 | ISO2 (6H) | 0300 | ||
| M33 | 3,5 | 125 | 40 | - | 25 | 20 | 29,5 | ISO2 (6H) | 0330 | ||
| M36 | 4,0 | 150 | 50 | - | 28 | 22 | 32,0 | ISO2 (6H) | 0360 | ||
| M39 | 4,0 | 150 | 50 | - | 32 | 24 | 35,0 | ISO2 (6H) | 0390 | ||
| M42 | 4,5 | 150 | 56 | - | 32 | 24 | 37,5 | ISO2 (6H) | 0420 | ||
| M45 | 4,5 | 160 | 58 | - | 36 | 29 | 40,5 | ISO2 (6H) | 0450 | ||
| M48 | 5,0 | 180 | 65 | - | 36 | 29 | 43,0 | ISO2 (6H) | 0480 | ||
| M52 | 5,0 | 180 | 65 | - | 40 | 32 | 47,0 | ISO2 (6H) | 0520 | ||
| M56 | 5,5 | 180 | 70 | - | 40 | 32 | 50,5 | ISO2 (6H) | 0560 | ||
| M60 | 5,5 | 200 | 70 | - | 45 | 35 | 54,5 | ISO2 (6H) | 0600 | ||
| M64 | 6,0 | 220 | 75 | - | 50 | 39 | 58,0 | ISO2 (6H) | 0640 | ||
| M68 | 6,0 | 220 | 75 | - | 50 | 39 | 62,0 | ISO2 (6H) | 0680 |
Пример заказа
A1-230001-0420
KPL/3 M42-6H DIN-352 HSS
Доступный со складе: По запросу
