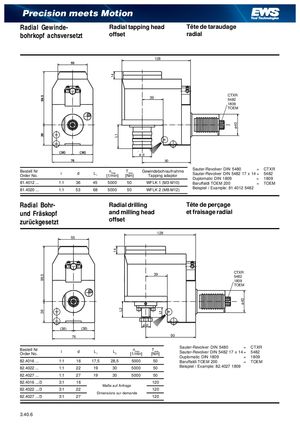

Основной каталог EWS - страница 91
Навигация
Каталог WSW оправки
Каталог EWS запчасти
Radial Gewindebohrkopf achsversetzt
Радиальная головка для нарезания резьбы со смещением оси
| Sauter-Revolver DIN 5480 | = | CTXR |
| Sauter-Revolver DIN 5482 17 x 14 | = | 5482 |
| Duplomatic DIN 1809 | = | 1809 |
| Baruffaldi TOEM 200 | = | TOEM |
Пример: 81.4012 5482
| Заказной номер | i | d | L1 | nmax [1/min] | Tmax [Nm] | Резьбонарезной переходник |
|---|---|---|---|---|---|---|
| 81.4012 ... | 1:1 | 36 | 45 | 5000 | 50 | WFLK 1 (M3-M10) |
| 81.4020 ... | 1:1 | 53 | 68 | 5000 | 50 | WFLK 2 (M8-M12) |
Radial Bohr- und Fräskopf zurückgesetzt
Радиальная сверлильно-фрезерная головка с отступом
| Sauter-Revolver DIN 5480 | = | CTXR |
| Sauter-Revolver DIN 5482 17 x 14 | = | 5482 |
| Duplomatic DIN 1809 | = | 1809 |
| Baruffaldi TOEM 200 | = | TOEM |
Пример: 82.4027 1809
| Заказной номер | i | d | L1 | L2 | nmax [1/min] | Tmax [Nm] |
|---|---|---|---|---|---|---|
| 82.4016 ... | 1:1 | 16 | 17,5 | 28,5 | 5000 | 50 |
| 82.4022 ... | 1:1 | 22 | 19 | 30 | 5000 | 50 |
| 82.4027 ... | 1:1 | 27 | 19 | 30 | 5000 | 50 |
| 82.4016 .../3 | 3:1 | 16 | размеры по запросу | 120 | ||
| 82.4022 .../3 | 3:1 | 22 | размеры по запросу | 120 | ||
| 82.4027 .../3 | 3:1 | 27 | размеры по запросу | 120 | ||
