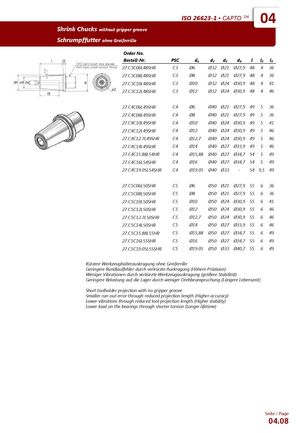

ISO 26623-1 ▪ CAPTO™
Термопатроны без канавки для захвата
| Заказной номер | PSC | da | d2 | d3 | d4 | l | l2 | l3 |
|---|---|---|---|---|---|---|---|---|
| 27.C3C06L48SHR | C3 | Ø6 | Ø32 | Ø21 | Ø27,9 | 48 | 4 | 36 |
| 27.C3C08L48SHR | C3 | Ø8 | Ø32 | Ø21 | Ø27,9 | 48 | 4 | 36 |
| 27.C3C10L48SHR | C3 | Ø10 | Ø32 | Ø24 | Ø30,9 | 48 | 4 | 41 |
| 27.C3C12L48SHR | C3 | Ø12 | Ø32 | Ø24 | Ø30,9 | 48 | 4 | 46 |
| 27.C4C06L49SHR | C4 | Ø6 | Ø40 | Ø21 | Ø27,9 | 49 | 5 | 36 |
| 27.C4C08L49SHR | C4 | Ø8 | Ø40 | Ø21 | Ø27,9 | 49 | 5 | 36 |
| 27.C4C10L49SHR | C4 | Ø10 | Ø40 | Ø24 | Ø30,9 | 49 | 5 | 41 |
| 27.C4C12L49SHR | C4 | Ø12 | Ø40 | Ø24 | Ø30,9 | 49 | 5 | 46 |
| 27.C4C12.7L49SHR | C4 | Ø12,7 | Ø40 | Ø24 | Ø30,9 | 49 | 5 | 46 |
| 27.C4C14L49SHR | C4 | Ø14 | Ø40 | Ø27 | Ø33,9 | 49 | 5 | 46 |
| 27.C4C15.88L54HR | C4 | Ø15,88 | Ø40 | Ø27 | Ø34,7 | 54 | 5 | 49 |
| 27.C4C16L54SHR | C4 | Ø16 | Ø40 | Ø27 | Ø34,7 | 54 | 5 | 49 |
| 27.C4C19.05L54SHR | C4 | Ø19.05 | Ø40 | Ø33 | - | 54 | 9,5 | 49 |
| 27.C5C06L50SHR | C5 | Ø6 | Ø50 | Ø21 | Ø27,9 | 55 | 6 | 36 |
| 27.C5C08L50SHR | C5 | Ø8 | Ø50 | Ø21 | Ø27,9 | 55 | 6 | 36 |
| 27.C5C10L50SHR | C5 | Ø10 | Ø50 | Ø24 | Ø30,9 | 55 | 6 | 41 |
| 27.C5C12L50SHR | C5 | Ø12 | Ø50 | Ø24 | Ø30,9 | 55 | 6 | 46 |
| 27.C5C12.7L50SHR | C5 | Ø12,7 | Ø50 | Ø24 | Ø30,9 | 55 | 6 | 46 |
| 27.C5C14L50SHR | C5 | Ø14 | Ø50 | Ø27 | Ø33,9 | 55 | 6 | 46 |
| 27.C5C15.88L55HR | C5 | Ø15,88 | Ø50 | Ø27 | Ø34,7 | 55 | 6 | 49 |
| 27.C5C16L55SHR | C5 | Ø16 | Ø50 | Ø27 | Ø34,7 | 55 | 6 | 49 |
| 27.C5C19.05L55SHR | C5 | Ø19.05 | Ø50 | Ø33 | Ø40,7 | 55 | 6 | 49 |
- Более короткий вылет державки без канавки для захвата.
- Меньшая погрешность биения за счёт укороченного вылета — более высокая точность.
- Меньшие вибрации за счёт укороченного вылета инструмента — более высокая стабильность.
- Меньшая нагрузка на подшипники за счёт меньшего кручения — более длительный срок службы.
