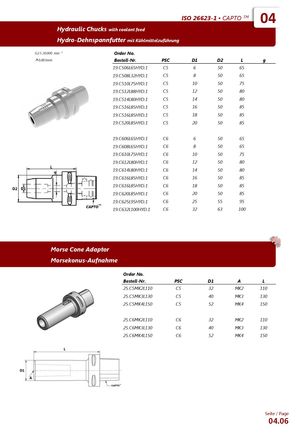

ISO 26623-1 ▪ CAPTO™
Гидропластовые патроны с подачей СОЖ
| G2.5, 20.000 мин⁻¹, 0,003мм — Заказной номер | PSC | D1 | D2 | L | g |
|---|---|---|---|---|---|
| 19.C506L65HYD.1 | C5 | 6 | 50 | 65 | |
| 19.C508L32HYD.1 | C5 | 8 | 50 | 65 | |
| 19.C510L75HYD.1 | C5 | 10 | 50 | 75 | |
| 19.C512L88HYD.1 | C5 | 12 | 50 | 80 | |
| 19.C514L80HYD.1 | C5 | 14 | 50 | 80 | |
| 19.C516L85HYD.1 | C5 | 16 | 50 | 85 | |
| 19.C516L85HYD.1 | C5 | 18 | 50 | 85 | |
| 19.C520L85HYD.1 | C5 | 20 | 50 | 85 | |
| 19.C606L65HYD.1 | C6 | 6 | 50 | 65 | |
| 19.C608L65HYD.1 | C6 | 8 | 50 | 65 | |
| 19.C610L75HYD.1 | C6 | 10 | 50 | 75 | |
| 19.C612L80HYD.1 | C6 | 12 | 50 | 80 | |
| 19.C614L80HYD.1 | C6 | 14 | 50 | 80 | |
| 19.C616L85HYD.1 | C6 | 16 | 50 | 85 | |
| 19.C616L85HYD.1 | C6 | 18 | 50 | 85 | |
| 19.C620L85HYD.1 | C6 | 20 | 50 | 85 | |
| 19.C625L95HYD.1 | C6 | 25 | 55 | 95 | |
| 19.C632L100HYD.1 | C6 | 32 | 63 | 100 |
Оправка с конусом Морзе
| Заказной номер | PSC | D1 | A | L |
|---|---|---|---|---|
| 25.C5MK2L110 | C5 | 32 | MK2 | 110 |
| 25.C5MK3L130 | C5 | 40 | MK3 | 130 |
| 25.C5MK4L150 | C5 | 52 | MK4 | 150 |
| 25.C6MK2L110 | C6 | 32 | MK2 | 110 |
| 25.C6MK3L130 | C6 | 40 | MK3 | 130 |
| 25.C6MK4L150 | C6 | 52 | MK4 | 150 |
