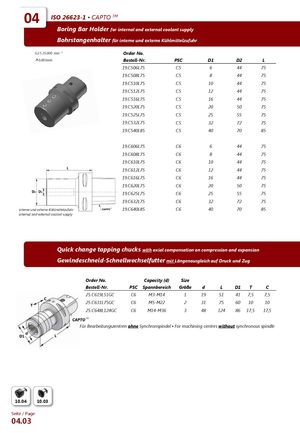

ISO 26623-1 ▪ CAPTO™
Держатель расточной штанги для внутренней и внешней подачи СОЖ
| G2.5, 25.000 мин⁻¹, 0,003мм — Заказной номер | PSC | D1 | D2 | L |
|---|---|---|---|---|
| 19.C506L75 | C5 | 6 | 44 | 75 |
| 19.C508L75 | C5 | 8 | 44 | 75 |
| 19.C510L75 | C5 | 10 | 44 | 75 |
| 19.C512L75 | C5 | 12 | 44 | 75 |
| 19.C516L75 | C5 | 16 | 44 | 75 |
| 19.C520L75 | C5 | 20 | 50 | 75 |
| 19.C525L75 | C5 | 25 | 55 | 75 |
| 19.C532L75 | C5 | 32 | 72 | 75 |
| 19.C540L85 | C5 | 40 | 70 | 85 |
| 19.C606L75 | C6 | 6 | 44 | 75 |
| 19.C608L75 | C6 | 8 | 44 | 75 |
| 19.C610L75 | C6 | 10 | 44 | 75 |
| 19.C612L75 | C6 | 12 | 44 | 75 |
| 19.C616L75 | C6 | 16 | 44 | 75 |
| 19.C620L75 | C6 | 20 | 50 | 75 |
| 19.C625L75 | C6 | 25 | 55 | 75 |
| 19.C632L75 | C6 | 32 | 72 | 75 |
| 19.C640L85 | C6 | 40 | 70 | 85 |
Быстросменный резьбонарезной патрон с осевой компенсацией на сжатие и растяжение
| Заказной номер | PSC | Диапазон зажима (d) | Размер | d | L | D1 | T | C |
|---|---|---|---|---|---|---|---|---|
| 25.C619L51GC | C6 | M3-M14 | 1 | 19 | 51 | 41 | 7,5 | 7,5 |
| 25.C631L75GC | C6 | M5-M22 | 2 | 31 | 75 | 60 | 10 | 10 |
| 25.C648L124GC | C6 | M14-M36 | 3 | 48 | 124 | 86 | 17,5 | 17,5 |
Для обрабатывающих центров без синхронного шпинделя.
