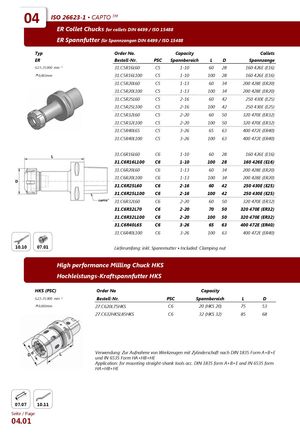

ISO 26623-1 ▪ CAPTO™
ER цанговые патроны для цанг DIN 6499 / ISO 15488
| Тип | Заказной номер | PSC | Диапазон зажима | L | D | Цанга |
|---|---|---|---|---|---|---|
| ER, G2.5, 25.000 мин⁻¹, 0,003мм | 31.C5R16L60 | C5 | 1-10 | 60 | 28 | 160 426E (E16) |
| 31.C5R16L100 | C5 | 1-10 | 100 | 28 | 160 426E (E16) | |
| 31.C5R20L60 | C5 | 1-13 | 60 | 34 | 200 428E (ER20) | |
| 31.C5R20L100 | C5 | 1-13 | 100 | 34 | 200 428E (ER20) | |
| 31.C5R25L60 | C5 | 2-16 | 60 | 42 | 250 430E (E25) | |
| 31.C5R25L100 | C5 | 2-16 | 100 | 42 | 250 430E (E25) | |
| 31.C5R32L60 | C5 | 2-20 | 60 | 50 | 320 470E (ER32) | |
| 31.C5R32L100 | C5 | 2-20 | 100 | 50 | 320 470E (ER32) | |
| 31.C5R40L65 | C5 | 3-26 | 65 | 63 | 400 472E (ER40) | |
| 31.C5R40L100 | C5 | 3-26 | 100 | 63 | 400 472E (ER40) | |
| 31.C6R16L60 | C6 | 1-10 | 60 | 28 | 160 426E (E16) | |
| 31.C6R16L100 | C6 | 1-10 | 100 | 28 | 160 426E (E16) | |
| 31.C6R20L60 | C6 | 1-13 | 60 | 34 | 200 428E (ER20) | |
| 31.C6R20L100 | C6 | 1-13 | 100 | 34 | 200 428E (ER20) | |
| 31.C6R25L60 | C6 | 2-16 | 60 | 42 | 250 430E (E25) | |
| 31.C6R25L100 | C6 | 2-16 | 100 | 42 | 250 430E (E25) | |
| 31.C6R32L60 | C6 | 2-20 | 60 | 50 | 320 470E (ER32) | |
| 31.C6R32L70 | C6 | 2-20 | 70 | 50 | 320 470E (ER32) | |
| 31.C6R32L100 | C6 | 2-20 | 100 | 50 | 320 470E (ER32) | |
| 31.C6R40L65 | C6 | 3-26 | 65 | 63 | 400 472E (ER40) | |
| 31.C6R40L100 | C6 | 3-26 | 100 | 63 | 400 472E (ER40) |
Комплектация: включена зажимная гайка.
Высокопроизводительный силовой фрезерный патрон HKS
| HKS (PSC) | Заказной номер | PSC | Диапазон зажима | L | D |
|---|---|---|---|---|---|
| G2,5, 25.000 мин⁻¹, 0,003мм | 27.C620L75HKS | C6 | 20 (HKS 20) | 75 | 53 |
| 27.C632HKSL85HKS | C6 | 32 (HKS 32) | 85 | 68 |
Применение: для крепления инструментов с цилиндрическим хвостовиком по DIN 1835 форма A+B+E и DIN 6535 форма HA+HB+HE.
