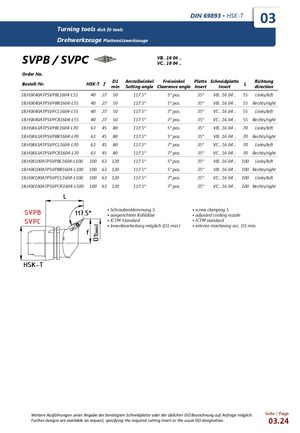

DIN 69893 ▪ HSK-T
Turning tools disk fit tools
Токарный инструмент с посадкой на диск.
SVPB / SVPC — VB.. 16 04 .. / VC.. 16 04 ..
| Order No. / Bestell-Nr. | HSK-T | f | D1 min | Angle setting | Clearance angle | Insert angle | Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.HSK40ATPSVPBL1604-L55 | 40 | 27 | 50 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 55 | Слева/left |
| 18.HSK40ATPSVPBR1604-L55 | 40 | 27 | 50 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 55 | Справа/right |
| 18.HSK40ATPSVPCL1604-L55 | 40 | 27 | 50 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 55 | Слева/left |
| 18.HSK40ATPSVPCR1604-L55 | 40 | 27 | 50 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 55 | Справа/right |
| 18.HSK63ATPSVPBL1604-L70 | 63 | 45 | 80 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 70 | Слева/left |
| 18.HSK63ATPSVPBR1604-L70 | 63 | 45 | 80 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 70 | Справа/right |
| 18.HSK63ATPSVPCL1604-L70 | 63 | 45 | 80 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 70 | Слева/left |
| 18.HSK63ATPSVPCR1604-L70 | 63 | 45 | 80 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 70 | Справа/right |
| 18.HSK100ATPSVPBL1604-L100 | 100 | 63 | 120 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 100 | Слева/left |
| 18.HSK100ATPSVPBR1604-L100 | 100 | 63 | 120 | 117.5° | 5° pos. | 35° | VB.. 16 04 .. | 100 | Справа/right |
| 18.HSK100ATPSVPCL1604-L100 | 100 | 63 | 120 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 100 | Слева/left |
| 18.HSK100ATPSVPCR1604-L100 | 100 | 63 | 120 | 117.5° | 7° pos. | 35° | VC.. 16 04 .. | 100 | Справа/right |
- Винтовое крепление S
- Регулируемое сопло СОЖ
- Стандарт ICTM
- Возможна внутренняя обработка (D1 min.)
Другие исполнения доступны по запросу с указанием требуемой режущей пластины или обычного обозначения ISO.
