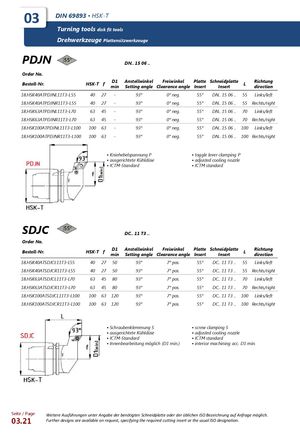

DIN 69893 ▪ HSK-T
Turning tools disk fit tools
Токарный инструмент с посадкой на диск.
PDJN — DN.. 15 06 ..
| Order No. / Bestell-Nr. | HSK-T | f | D1 min | Angle setting | Clearance angle | Insert angle | Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.HSK40ATPDJNL11T3-L55 | 40 | 27 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 55 | Слева/left |
| 18.HSK40ATPDJNR11T3-L55 | 40 | 27 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 55 | Справа/right |
| 18.HSK63ATPDJNL11T3-L70 | 63 | 45 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 70 | Слева/left |
| 18.HSK63ATPDJNR11T3-L70 | 63 | 45 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 70 | Справа/right |
| 18.HSK100ATPDJNL11T3-L100 | 100 | 63 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 100 | Слева/left |
| 18.HSK100ATPDJNR11T3-L100 | 100 | 63 | - | 93° | 0° neg. | 55° | DN.. 15 06 .. | 100 | Справа/right |
- Коленчатое зажимное крепление P
- Регулируемое сопло СОЖ
- Стандарт ICTM
SDJC — DC.. 11 T3 ..
| Order No. / Bestell-Nr. | HSK-T | f | D1 min | Angle setting | Clearance angle | Insert angle | Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.HSK40ATSDJCL11T3-L55 | 40 | 27 | 50 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 55 | Слева/left |
| 18.HSK40ATSDJCR11T3-L55 | 40 | 27 | 50 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 55 | Справа/right |
| 18.HSK63ATSDJCL11T3-L70 | 63 | 45 | 80 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 70 | Слева/left |
| 18.HSK63ATSDJCR11T3-L70 | 63 | 45 | 80 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 70 | Справа/right |
| 18.HSK100ATSDJCL11T3-L100 | 100 | 63 | 120 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 100 | Слева/left |
| 18.HSK100ATSDJCR11T3-L100 | 100 | 63 | 120 | 93° | 7° pos. | 55° | DC.. 11 T3 .. | 100 | Справа/right |
- Винтовое крепление S
- Регулируемое сопло СОЖ
- Стандарт ICTM
- Возможна внутренняя обработка (D1 min.)
Другие исполнения доступны по запросу с указанием требуемой режущей пластины или обычного обозначения ISO.
