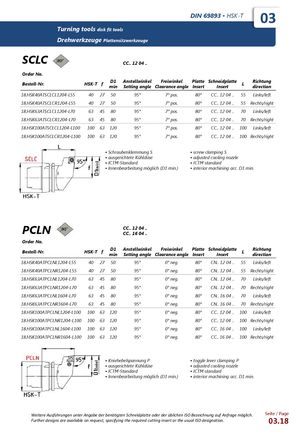

DIN 69893 ▪ HSK-T
Turning tools disk fit tools
Токарный инструмент с посадкой на диск.
SCLC — CC.. 12 04 ..
| Order No. / Bestell-Nr. | HSK-T | f | D1 min | Angle setting | Clearance angle | Insert angle | Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.HSK40ATSCLCL1204-L55 | 40 | 27 | 50 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 55 | Слева/left |
| 18.HSK40ATSCLCR1204-L55 | 40 | 27 | 50 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 55 | Справа/right |
| 18.HSK63ATSCLCL1204-L70 | 63 | 45 | 80 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 70 | Слева/left |
| 18.HSK63ATSCLCR1204-L70 | 63 | 45 | 80 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 70 | Справа/right |
| 18.HSK100ATSCLCL1204-L100 | 100 | 63 | 120 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 100 | Слева/left |
| 18.HSK100ATSCLCR1204-L100 | 100 | 63 | 120 | 95° | 7° pos. | 80° | CC.. 12 04 .. | 100 | Справа/right |
- Винтовое крепление S
- Регулируемое сопло СОЖ
- Стандарт ICTM
- Возможна внутренняя обработка (D1 min.)
PCLN — CC.. 12 04 .. / CC.. 16 04 ..
| Order No. / Bestell-Nr. | HSK-T | f | D1 min | Angle setting | Clearance angle | Insert angle | Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.HSK40ATPCLNL1204-L55 | 40 | 27 | 50 | 95° | 0° neg. | 80° | CN.. 12 04 .. | 55 | Слева/left |
| 18.HSK40ATPCLNR1204-L55 | 40 | 27 | 50 | 95° | 0° neg. | 80° | CN.. 12 04 .. | 55 | Справа/right |
| 18.HSK63ATPCLNL1204-L70 | 63 | 45 | 80 | 95° | 0° neg. | 80° | CN.. 12 04 .. | 70 | Слева/left |
| 18.HSK63ATPCLNR1204-L70 | 63 | 45 | 80 | 95° | 0° neg. | 80° | CN.. 12 04 .. | 70 | Справа/right |
| 18.HSK63ATPCLNL1604-L70 | 63 | 45 | 80 | 95° | 0° neg. | 80° | CN.. 16 04 .. | 70 | Слева/left |
| 18.HSK63ATPCLNR1604-L70 | 63 | 45 | 80 | 95° | 0° neg. | 80° | CN.. 16 04 .. | 70 | Справа/right |
| 18.HSK100ATPCLNL1204-L100 | 100 | 63 | 120 | 95° | 0° neg. | 80° | CC.. 12 04 .. | 100 | Слева/left |
| 18.HSK100ATPCLNR1204-L100 | 100 | 63 | 120 | 95° | 0° neg. | 80° | CC.. 12 04 .. | 100 | Справа/right |
| 18.HSK100ATPCLNL1604-L100 | 100 | 63 | 120 | 95° | 0° neg. | 80° | CC.. 16 04 .. | 100 | Слева/left |
| 18.HSK100ATPCLNR1604-L100 | 100 | 63 | 120 | 95° | 0° neg. | 80° | CC.. 16 04 .. | 100 | Справа/right |
- Коленчатое зажимное крепление P
- Регулируемое сопло СОЖ
- Стандарт ICTM
- Возможна внутренняя обработка (D1 min.)
Другие исполнения доступны по запросу с указанием требуемой режущей пластины или обычного обозначения ISO.
