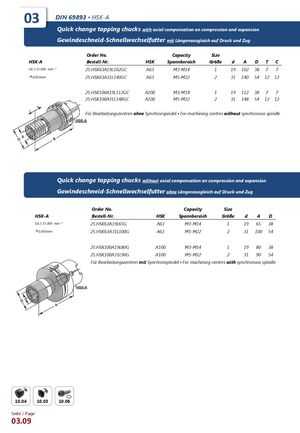

Каталог WSW оправки - страница 63
Навигация
Каталог EWS запчасти
Основной каталог EWS
DIN 69893 ▪ HSK-A
Quick change tapping chucks with axial compensation on compression and expansion
Быстросменные резьбонарезные патроны с продольной компенсацией на сжатие и растяжение.
| Order No. / Bestell-Nr. | HSK | Диапазон зажима | Размер | d | A | D | T | C |
|---|---|---|---|---|---|---|---|---|
| 25.HSK63A19L102GC | A63 | M3-M14 | 1 | 19 | 102 | 38 | 7 | 7 |
| 25.HSK63A31L140GC | A63 | M5-M22 | 2 | 31 | 140 | 54 | 12 | 12 |
| 25.HSK100A19L112GC | A100 | M3-M14 | 1 | 19 | 112 | 38 | 7 | 7 |
| 25.HSK100A31L148GC | A100 | M5-M22 | 2 | 31 | 148 | 54 | 12 | 12 |
Для обрабатывающих центров без синхронного шпинделя.
Quick change tapping chucks without axial compensation on compression and expansion
Быстросменные резьбонарезные патроны без продольной компенсации на сжатие и растяжение.
| Order No. / Bestell-Nr. | HSK | Диапазон зажима | Размер | d | A | D |
|---|---|---|---|---|---|---|
| 25.HSK63A19L65G | A63 | M3-M14 | 1 | 19 | 65 | 38 |
| 25.HSK63A31L100G | A63 | M5-M22 | 2 | 31 | 100 | 54 |
| 25.HSK100A19L80G | A100 | M3-M14 | 1 | 19 | 80 | 38 |
| 25.HSK100A31L90G | A100 | M5-M22 | 2 | 31 | 90 | 54 |
Для обрабатывающих центров с синхронным шпинделем.
