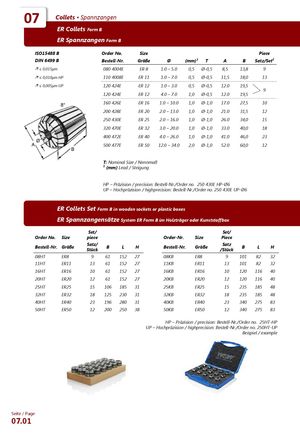

Каталог WSW оправки - страница 125
Навигация
Каталог EWS запчасти
Основной каталог EWS
07 Collets ▪ Spannzangen
ER цанги форма B
| Order No / Bestell-Nr. | Размер | Ø | (мм)¹ | T | A | B | Комплект/Set² |
|---|---|---|---|---|---|---|---|
| 080 4004E | ER 8 | 1.0 – 5.0 | 0,5 | Ø-0,5 | 8,5 | 13,8 | 9 |
| 110 4008E | ER 11 | 1.0 – 7.0 | 0,5 | Ø-0,5 | 11,5 | 18,0 | 13 |
| 120 424E | ER 12 | 1.0 – 3.0 | 0,5 | Ø-0,5 | 12.0 | 19,5 | 9 |
| 120 424E | ER 12 | 4.0 – 7.0 | 1,0 | Ø-0,5 | 12.0 | 19,5 | |
| 160 426E | ER 16 | 1.0 – 10.0 | 1,0 | Ø-1,0 | 17.0 | 27,5 | 10 |
| 200 428E | ER 20 | 2.0 – 13.0 | 1,0 | Ø-1,0 | 21.0 | 31,5 | 12 |
| 250 430E | ER 25 | 2.0 – 16.0 | 1,0 | Ø-1,0 | 26.0 | 34,0 | 15 |
| 320 470E | ER 32 | 3.0 – 20.0 | 1,0 | Ø-1,0 | 33.0 | 40,0 | 18 |
| 400 472E | ER 40 | 4.0 – 26.0 | 1,0 | Ø-1,0 | 41.0 | 46,0 | 23 |
| 500 477E | ER 50 | 12.0 – 34.0 | 2,0 | Ø-1,0 | 52.0 | 60,0 | 12 |
T: номинальный размер. ¹(мм) шаг резьбы.
HP – прецизионное исполнение: заказной номер 250 430E HP-Ø6.
UP – высокоточное исполнение: заказной номер 250 430E UP-Ø6.
Наборы цанг ER форма B в деревянной подставке или пластиковом боксе
| Order No / Bestell-Nr. | Размер | Комплект | B | L | H | Order No / Bestell-Nr. | Размер | Комплект | B | L | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 08HT | ER8 | 9 | 61 | 152 | 27 | 08KB | ER8 | 9 | 101 | 82 | 32 |
| 11HT | ER11 | 13 | 61 | 152 | 27 | 11KB | ER11 | 13 | 101 | 82 | 32 |
| 16HT | ER16 | 10 | 61 | 152 | 27 | 16KB | ER16 | 10 | 120 | 116 | 40 |
| 20HT | ER20 | 12 | 61 | 152 | 27 | 20KB | ER20 | 12 | 120 | 116 | 40 |
| 25HT | ER25 | 15 | 106 | 185 | 31 | 25KB | ER25 | 15 | 235 | 185 | 48 |
| 32HT | ER32 | 18 | 125 | 230 | 31 | 32KB | ER32 | 18 | 235 | 185 | 48 |
| 40HT | ER40 | 23 | 196 | 280 | 31 | 40KB | ER40 | 23 | 340 | 275 | 83 |
| 50HT | ER50 | 12 | 200 | 250 | 38 | 50KB | ER50 | 12 | 340 | 275 | 83 |
HP – прецизионное исполнение: заказной номер 25HT-HP. UP – высокоточное исполнение: заказной номер 250HT-UP. (Пример.)
