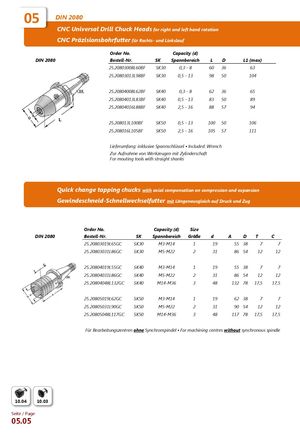

Каталог WSW оправки - страница 115
Навигация
Каталог EWS запчасти
Основной каталог EWS
05 ▪ DIN 2080
ЧПУ прецизионные сверлильные патроны для правого и левого вращения
| Order No. / Bestell-Nr. | SK | Диапазон зажима (d) | L | D | L1 (макс.) |
|---|---|---|---|---|---|
| 25.20803008L60BF | SK30 | 0,3-8 | 60 | 36 | 63 |
| 25.20803013L98BF | SK30 | 0,5-13 | 98 | 50 | 104 |
| 25.20804008L62BF | SK40 | 0,3-8 | 62 | 36 | 65 |
| 25.20804013L83BF | SK40 | 0,5-13 | 83 | 50 | 89 |
| 25.20804016L88BF | SK40 | 2,5-16 | 88 | 57 | 94 |
| 25.208013L100BF | SK50 | 0,5-13 | 100 | 50 | 106 |
| 25.208016L105BF | SK50 | 2,5-16 | 105 | 57 | 111 |
В комплекте: зажимной ключ. Для установки инструментов с цилиндрическим хвостовиком.
Быстросменные резьбонарезные патроны с компенсацией длины на сжатие и растяжение
| Order No. / Bestell-Nr. | SK | Диапазон зажима (d) | Размер | d | A | D | T | C |
|---|---|---|---|---|---|---|---|---|
| 25.20803019L65GC | SK30 | M3-M14 | 1 | 19 | 55 | 38 | 7 | 7 |
| 25.20803031L86GC | SK30 | M5-M22 | 2 | 31 | 86 | 54 | 12 | 12 |
| 25.20804019L55GC | SK40 | M3-M14 | 1 | 19 | 55 | 38 | 7 | 7 |
| 25.20804031L86GC | SK40 | M5-M22 | 2 | 31 | 86 | 54 | 12 | 12 |
| 25.20804048L132GC | SK40 | M14-M36 | 3 | 48 | 132 | 78 | 17,5 | 17,5 |
| 25.20805019L62GC | SK50 | M3-M14 | 1 | 19 | 62 | 38 | 7 | 7 |
| 25.20805031L90GC | SK50 | M5-M22 | 2 | 31 | 90 | 54 | 12 | 12 |
| 25.20805048L117GC | SK50 | M14-M36 | 3 | 48 | 117 | 78 | 17,5 | 17,5 |
Для обрабатывающих центров без синхронизированного шпинделя.
