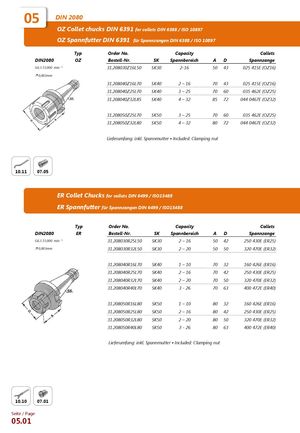

Каталог WSW оправки - страница 111
Навигация
Каталог EWS запчасти
Основной каталог EWS
05 ▪ DIN 2080
Патроны OZ для цанг DIN 6391, для цанг DIN 6388 / ISO 10897
| Тип OZ | Order No. / Bestell-Nr. | SK | Диапазон зажима | A | D | Цанга |
|---|---|---|---|---|---|---|
| DIN2080 G6.3 15.000 мин⁻¹ 0,003 мм | 31.208030Z16L50 | SK30 | 2-16 | 50 | 43 | 025 415E (OZ16) |
| 31.208040Z16L70 | SK40 | 2-16 | 70 | 43 | 025 415E (OZ16) | |
| 31.208040Z25L70 | SK40 | 3-25 | 70 | 60 | 035 462E (OZ25) | |
| 31.208040Z32L85 | SK40 | 4-32 | 85 | 72 | 044 0467E (OZ32) | |
| 31.208050Z25L70 | SK50 | 3-25 | 70 | 60 | 035 462E (OZ25) | |
| 31.208050Z32L80 | SK50 | 4-32 | 80 | 72 | 044 0467E (OZ32) |
В комплекте: зажимная гайка.
Патроны ER для цанг DIN 6499 / ISO15488
| Тип ER | Order No. / Bestell-Nr. | SK | Диапазон зажима | A | D | Цанга |
|---|---|---|---|---|---|---|
| DIN2080 G6.3 15.000 мин⁻¹ 0,003 мм | 31.208030R25L50 | SK30 | 2-16 | 50 | 42 | 250 430E (ER25) |
| 31.208030R32L50 | SK30 | 2-20 | 50 | 50 | 320 470E (ER32) | |
| 31.208040R16L70 | SK40 | 1-10 | 70 | 32 | 160 426E (ER16) | |
| 31.208040R25L70 | SK40 | 2-16 | 70 | 42 | 250 430E (ER25) | |
| 31.208040R32L70 | SK40 | 2-20 | 70 | 50 | 320 470E (ER32) | |
| 31.208040R40L70 | SK40 | 3-26 | 70 | 63 | 400 472E (ER40) | |
| 31.208050R16L80 | SK50 | 1-10 | 80 | 32 | 160 426E (ER16) | |
| 31.208050R25L80 | SK50 | 2-16 | 80 | 42 | 250 430E (ER25) | |
| 31.208050R32L80 | SK50 | 2-20 | 80 | 50 | 320 470E (ER32) | |
| 31.208050R40L80 | SK50 | 3-26 | 80 | 63 | 400 472E (ER40) |
В комплекте: зажимная гайка.
