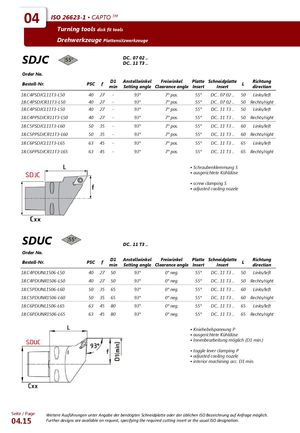

ISO 26623-1 ▪ CAPTO TM
Токарные инструменты, дисковые инструменты
SDJC
DC.. 07 02 .. / DC.. 11 T3 ..
| Order No. / Bestell-Nr. | PSC | f | D1 min | Угол установки | Задний угол | Пластина Insert | Пластина Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.C4PSDJCL11T3-L50 | 40 | 27 | - | 93° | 7° пол. | 55° | DC.. 07 02 .. | 50 | Левое |
| 18.C4PSDJCR11T3-L50 | 40 | 27 | - | 93° | 7° пол. | 55° | DC.. 07 02 .. | 50 | Правое |
| 18.C4PSDJCL11T3-L50 | 40 | 27 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 50 | Левое |
| 18.C4PPSDJCR11T3-L50 | 40 | 27 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 50 | Правое |
| 18.C5PSDJCL11T3-L60 | 50 | 35 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 60 | Левое |
| 18.C5PPSDJCR11T3-L60 | 50 | 35 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 60 | Правое |
| 18.C6PSDJCL11T3-L65 | 63 | 45 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 65 | Левое |
| 18.C6PPSDJCR11T3-L65 | 63 | 45 | - | 93° | 7° пол. | 55° | DC.. 11 T3 .. | 65 | Правое |
- винтовое зажимание S
- выровненное сопло охлаждения
SDUC
DC.. 11 T3 ..
| Order No. / Bestell-Nr. | PSC | f | D1 min | Угол установки | Задний угол | Пластина Insert | Пластина Insert | L | Направление |
|---|---|---|---|---|---|---|---|---|---|
| 18.C4PDUNL1506-L50 | 40 | 27 | 50 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 50 | Левое |
| 18.C4PDUNR1506-L50 | 40 | 27 | 50 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 50 | Правое |
| 18.C5PDUNL1506-L60 | 50 | 35 | 65 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 60 | Левое |
| 18.C5PDUNR1506-L60 | 50 | 35 | 65 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 60 | Правое |
| 18.C6PDUNL1506-L65 | 63 | 45 | 80 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 65 | Левое |
| 18.C6PDUNR1506-L65 | 63 | 45 | 80 | 93° | 0° отр. | 55° | DC.. 11 T3 .. | 65 | Правое |
- рычажное зажимание P
- выровненное сопло охлаждения
- возможна внутренняя обработка (D1 min.)
Дальнейшие исполнения доступны по запросу, с указанием требуемой режущей пластины или обычного обозначения ISO.
