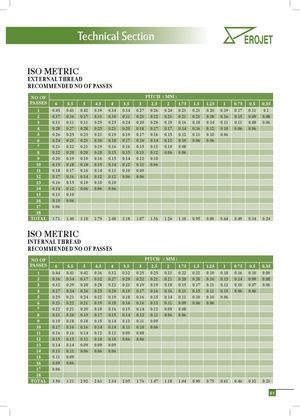

Каталог Erojet резьбонарезные пластины и державки - страница 63

Каталог Erojet монолитные резбофрезы

Каталог Erojet монолитные резбофрезы

ISO METRIC

EXTERNAL THREAD

RECOMMENDED NO OF PASSES

NO OF							P	ITCH	( MM	)
PASSES	6	5.5	5	4.5	4	3.5	3	2.5	2	1.75	1.5	1.25	1	0.75	0.5	0.35
1	0.45	0.43	0.42	0.39	0.34	0.34	0.27	0.26	0.24	0.23	0.23	0.20	0.19	0.17	0.11	0.1
2	0.37	0.36	0.37	0.33	0.30	0.31	0.23	0.22	0.23	0.21	0.21	0.18	0.16	0.15	0.09	0.08
3	0.33	0.31	0.31	0.29	0.25	0.24	0.20	0.20	0.19	0.16	0.18	0.14	0.13	0.11	0.08	0.06
4	0.28	0.27	0.28	0.25	0.21	0.20	0.18	0.17	0.17	0.14	0.16	0.12	0.10	0.06	0.06
5	0.26	0.25	0.25	0.23	0.19	0.19	0.17	0.16	0.15	0.12	0.11	0.10	0.06
6	0.24	0.23	0.23	0.20	0.18	0.17	0.16	0.14	0.12	0.10	0.06	0.06
7	0.23	0.22	0.21	0.19	0.16	0.16	0.15	0.13	0.10	0.08
8	0.22	0.20	0.20	0.18	0.15	0.15	0.13	0.12	0.06	0.06
9	0.20	0.19	0.19	0.16	0.15	0.14	0.12	0.10
10	0.19	0.18	0.18	0.15	0.14	0.12	0.11	0.06
11	0.18	0.17	0.16	0.14	0.13	0.10	0.09
12	0.17	0.16	0.14	0.12	0.12	0.06	0.06
13	0.16	0.15	0.10	0.10	0.10
14	0.14	0.12	0.06	0.06	0.06
15	0.13	0.10
16	0.10	0.06
17	0.06
18
TOTAL	3.71	3.40	3.10	2.79	2.48	2.18	1.87	1.56	1.26	1.10	0.95	0.80	0.64	0.49	0.34	0.24

ISO METRIC

INTERNAL THREAD

RECOMMENDED NO OF PASSES

NO OF							P	ITCH	( MM	)
PASSES	6	5.5	5	4.5	4	3.5	3	2.5	2	1.75	1.5	1.25	1	0.75	0.5	0.35
1	0.44	0.43	0.42	0.36	0.32	0.32	0.25	0.25	0.23	0.22	0.22	0.19	0.18	0.16	0.10	0.09
2	0.36	0.34	0.37	0.32	0.27	0.29	0.22	0.21	0.21	0.20	0.20	0.16	0.15	0.14	0.09	0.08
3	0.32	0.29	0.28	0.28	0.22	0.23	0.19	0.19	0.18	0.15	0.17	0.13	0.12	0.10	0.07	0.06
4	0.27	0.24	0.26	0.25	0.20	0.19	0.17	0.16	0.16	0.13	0.15	0.11	0.10	0.06	0.06
5	0.25	0.23	0.24	0.22	0.19	0.18	0.16	0.15	0.14	0.11	0.10	0.10	0.06
6	0.23	0.22	0.21	0.19	0.18	0.16	0.16	0.13	0.11	0.09	0.06	0.06
7	0.22	0.21	0.20	0.18	0.16	0.15	0.14	0.12	0.09	0.08
8	0.21	0.20	0.19	0.17	0.15	0.14	0.12	0.11	0.06	0.06
9	0.19	0.18	0.18	0.15	0.14	0.13	0.11	0.09
10	0.17	0.16	0.16	0.14	0.14	0.11	0.10	0.06
11	0.16	0.16	0.14	0.12	0.12	0.09	0.08
12	0.15	0.15	0.12	0.10	0.10	0.06	0.06
13	0.14	0.14	0.09	0.09	0.09
14	0.13	0.11	0.06	0.06	0.06
15	0.11	0.09
16	0.09	0.06
17	0.06
18
TOTAL	3.50	3.21	2.92	2.63	2.34	2.05	1.76	1.47	1.18	1.04	0.90	0.75	0.61	0.46	0.32	0.23
