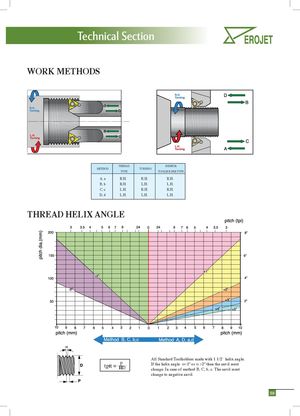

WORK METHODS
THREAD INSERT& METHOD TURNING TYPE TOOLHOLDER TYPE
| A, a | R.H. | R.H. | R.H. |
| B, b | R.H. | L.H. | L.H. |
| C, c | L.H. | R.H. | R.H. |
| D, d | L.H. | L.H. | L.H. |
THREAD HELIX ANGLE
All Standard Toolholders made with 1 1/2º helix angle.
tgα = P If the helix angle α<1º or α >2º then the anvil must
ΠD change. In case of method B, C, b, c. The anvil must
change to negative anvil.
