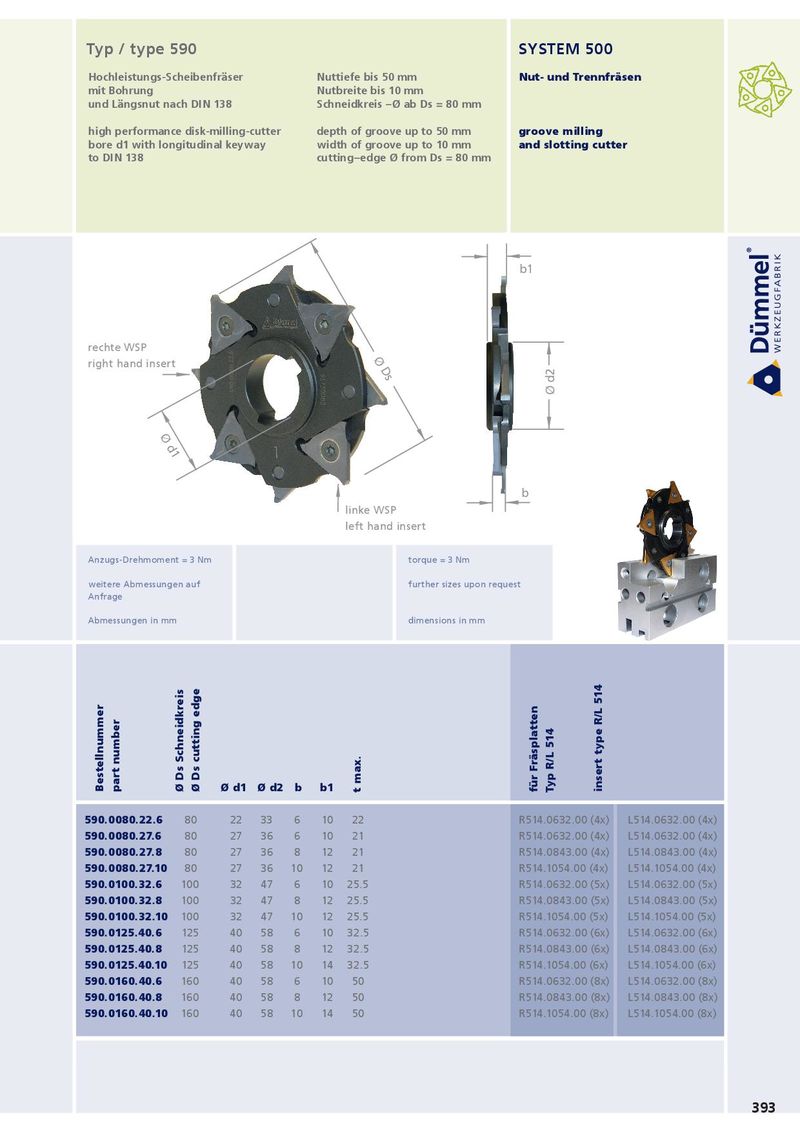

Typ / type 590 SySTEM 500 a Hochleistungs-Scheibenfräser Nuttiefe bis 50 mm Nut- und Trennfräsen a mit Bohrung Nutbreite bis 10 mm und Längsnut nach DIN 138 Schneidkreis –Ø ab Ds = 80 mm D min. high performance disk-milling-cutter depth of groove up to 50 mm groove milling bore d1 with longitudinal keyway width of groove up to 10 mm and slotting cutter to DIN 138 cutting–edge Ø from Ds = 80 mm rechte WSP b1 Ød1 right hand insert 15° 30∞ rechte WSP Ø Ds right hand insert rechte WSP right hand insert Ø d2 D min. linke WSP Ø d1 left hand insert ØDs linke WSP left hand insert b t linke WSP left hand insert Anzugs-Drehmoment = 3 Nm torque = 3 Nm weitere Abmessungen auf further sizes upon request Anfrage Abmessungen in mm dimensions in mm d1 d h6 E s Ansicht X ε r Bestellnummer part number Ø d1 Ø d2 b Ø Ds Schneidkreis Ø Ds cutting edge b1 t max. b für Fräsplatten Typ R/L 514 insert type R/L 514 S ε 590.0080.22.6 80 22 33 6 10 22 r R514.0632.00 (4x) L514.0632.00 (4x) 590.0080.27.6 80 27 36 6 10 21 R514.0632.00 (4x) L514.0632.00 (4x) t max. 590.0080.27.8 80 27 36 8 12 21 R514.0843.00 (4x) Fräserschaft L514.0843.00 (4x) 590.0080.27.10 80 27 36 10 12 21 R514.1054.00 (4x) shank face L514.1054.00 (4x) 590.0100.32.6 100 32 47 6 10 25.5 R514.0632.00 (5x) L514.0632.00 (5x) 590.0100.32.8 100 32 47 8 12 25.5 R514.0843.00 (5x) L514.0843.00 (5x) 590.0100.32.10 100 32 47 10 12 25.5 R514.1054.00 (5x) L514.1054.00 (5x) 590.0125.40.6 125 40 58 6 10 32.5 R514.0632.00 (6x) L514.0632.00 (6x) 590.0125.40.8 125 40 58 8 12 32.5 R514.0843.00 (6x) L514.0843.00 (6x) 590.0125.40.10 125 40 58 10 14 32.5 R514.1054.00 (6x) L514.1054.00 (6x) 590.0160.40.6 160 40 58 6 10 50 R514.0632.00 (8x) L514.0632.00 (8x) 590.0160.40.8 160 40 58 8 12 50 R514.0843.00 (8x) L514.0843.00 (8x) 590.0160.40.10 160 40 58 10 14 50 R514.1054.00 (8x) L514.1054.00 (8x) 393
