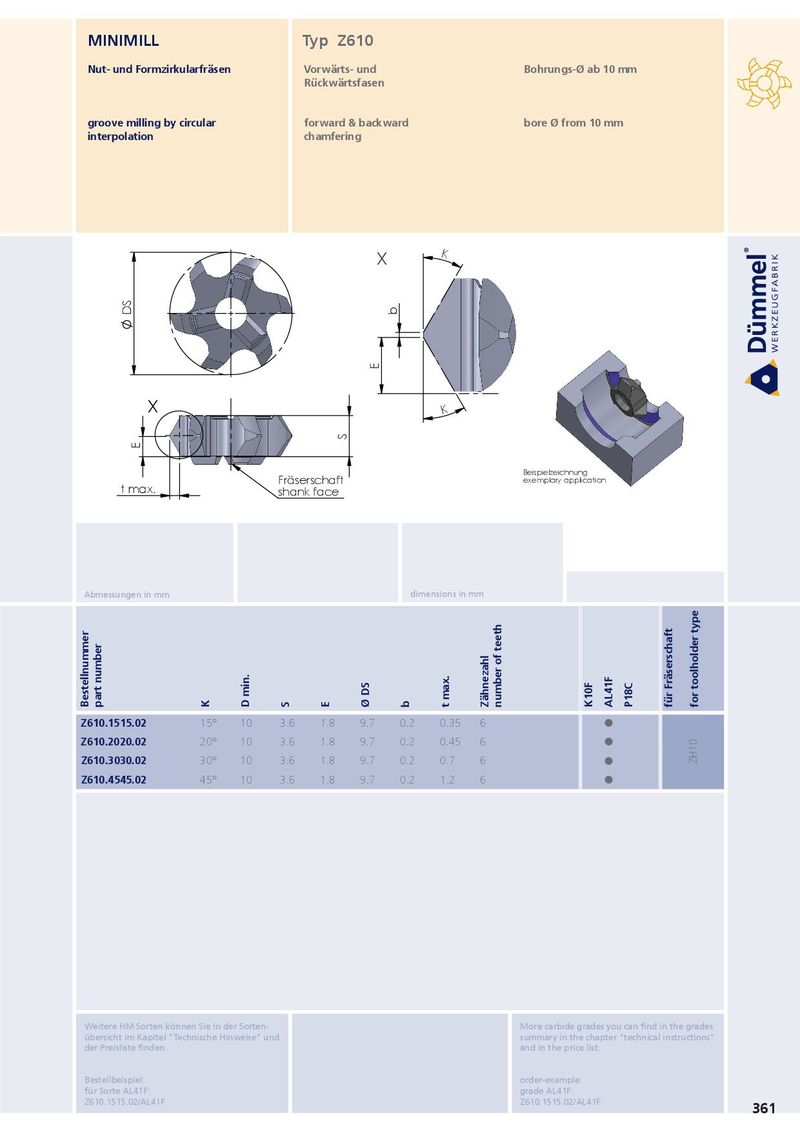

MINIMILL Typ Z610 Nut- und Formzirkularfräsen Vorwärts- und Bohrungs-Ø ab 10 mm Rückwärtsfasen groove milling by circular forward & backward bore Ø from 10 mm interpolation chamfering K X DS b E X K S E Beispielzeichnung Fräserschaft exemplary application t max. shank face Abmessungen in mm dimensions in mm Bestellnummer part number K D min. S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z610.1515.02 15° 10 3.6 1.8 9.7 0.2 0.35 6 ˜ Z610.2020.02 20° 10 3.6 1.8 9.7 0.2 0.45 6 ˜ Z610.3030.02 30° 10 3.6 1.8 9.7 0.2 0.7 6 ˜ ZH10 Z610.4545.02 45° 10 3.6 1.8 9.7 0.2 1.2 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z610.1515.02/AL41F Z610.1515.02/AL41F 361
