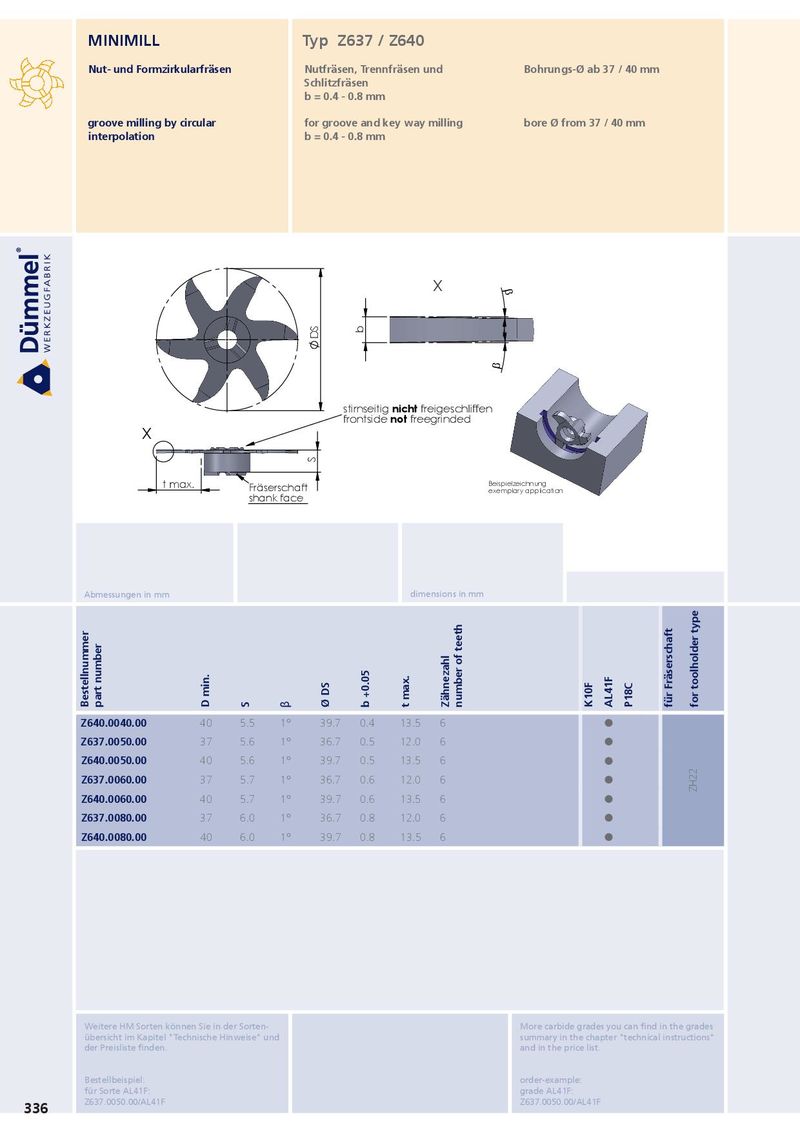

MINIMILL Typ Z637 / Z640 Nut- und Formzirkularfräsen Nutfräsen, Trennfräsen und Bohrungs-Ø ab 37 / 40 mm Schlitzfräsen b = 0.4 - 0.8 mm groove milling by circular for groove and key way milling bore Ø from 37 / 40 mm interpolation b = 0.4 - 0.8 mm X E DS b E stirnseitig nicht freigeschliffen frontside not freegrinded X S t max. Beispielzeichnung Fräserschaft exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β Ø DS b +0.05 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z640.0040.00 40 5.5 1° 39.7 0.4 13.5 6 ˜ Z637.0050.00 37 5.6 1° 36.7 0.5 12.0 6 ˜ Z640.0050.00 40 5.6 1° 39.7 0.5 13.5 6 ˜ Z637.0060.00 37 5.7 1° 36.7 0.6 12.0 6 ˜ ZH22 Z640.0060.00 40 5.7 1° 39.7 0.6 13.5 6 ˜ Z637.0080.00 37 6.0 1° 36.7 0.8 12.0 6 ˜ Z640.0080.00 40 6.0 1° 39.7 0.8 13.5 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z637.0050.00/AL41F Z637.0050.00/AL41F 336
