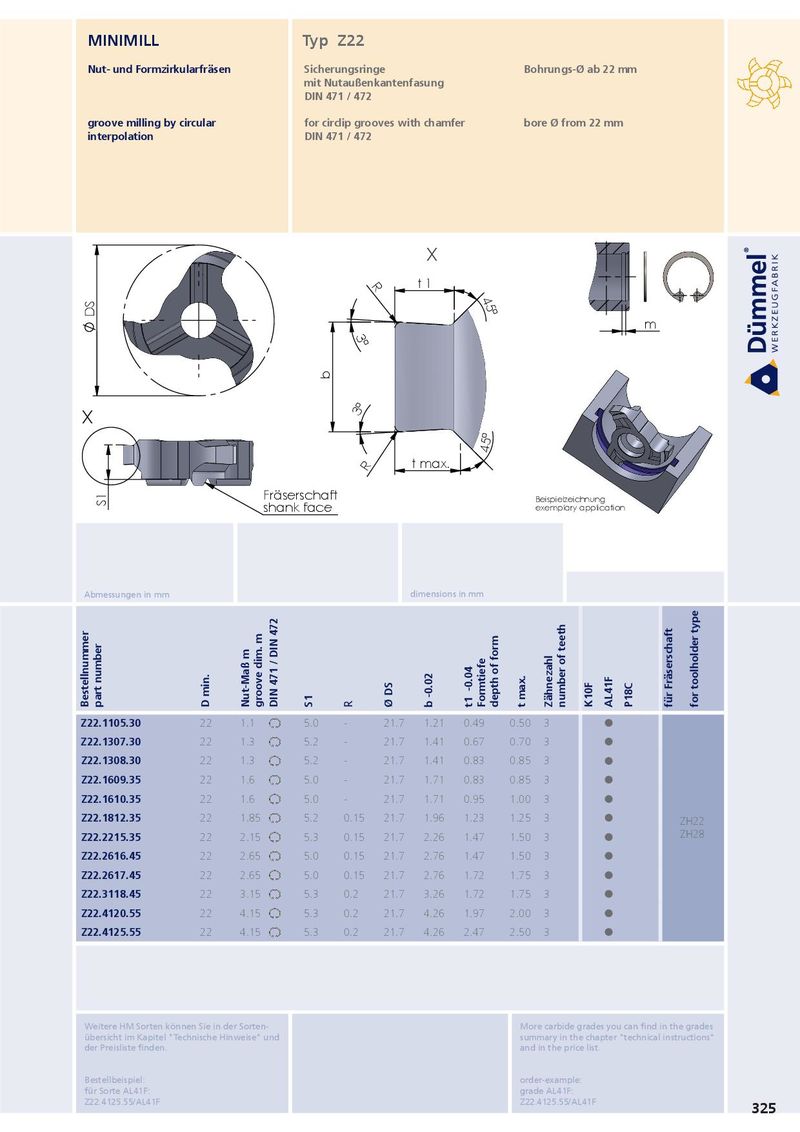

MINIMILL Typ Z22 Nut- und Formzirkularfräsen Sicherungsringe Bohrungs-Ø ab 22 mm mit Nutaußenkantenfasung DIN 471 / 472 groove milling by circular for circlip grooves with chamfer bore Ø from 22 mm interpolation DIN 471 / 472 X R t 1 45° DS m 3° b X 3° 45° t max. R Fräserschaft Beispielzeichnung S1 shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S1 R Ø DS b -0.02 t1 -0.04 Formtiefe depth of form t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.1105.30 22 1.1 5.0 - 21.7 1.21 0.49 0.50 3 ˜ Z22.1307.30 22 1.3 5.2 - 21.7 1.41 0.67 0.70 3 ˜ Z22.1308.30 22 1.3 5.2 - 21.7 1.41 0.83 0.85 3 ˜ Z22.1609.35 22 1.6 5.0 - 21.7 1.71 0.83 0.85 3 ˜ Z22.1610.35 22 1.6 5.0 - 21.7 1.71 0.95 1.00 3 ˜ Z22.1812.35 22 1.85 5.2 0.15 21.7 1.96 1.23 1.25 3 ˜ ZH22 Z22.2215.35 22 2.15 5.3 0.15 21.7 2.26 1.47 1.50 3 ˜ ZH28 Z22.2616.45 22 2.65 5.0 0.15 21.7 2.76 1.47 1.50 3 ˜ Z22.2617.45 22 2.65 5.0 0.15 21.7 2.76 1.72 1.75 3 ˜ Z22.3118.45 22 3.15 5.3 0.2 21.7 3.26 1.72 1.75 3 ˜ Z22.4120.55 22 4.15 5.3 0.2 21.7 4.26 1.97 2.00 3 ˜ Z22.4125.55 22 4.15 5.3 0.2 21.7 4.26 2.47 2.50 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.4125.55/AL41F Z22.4125.55/AL41F 325
