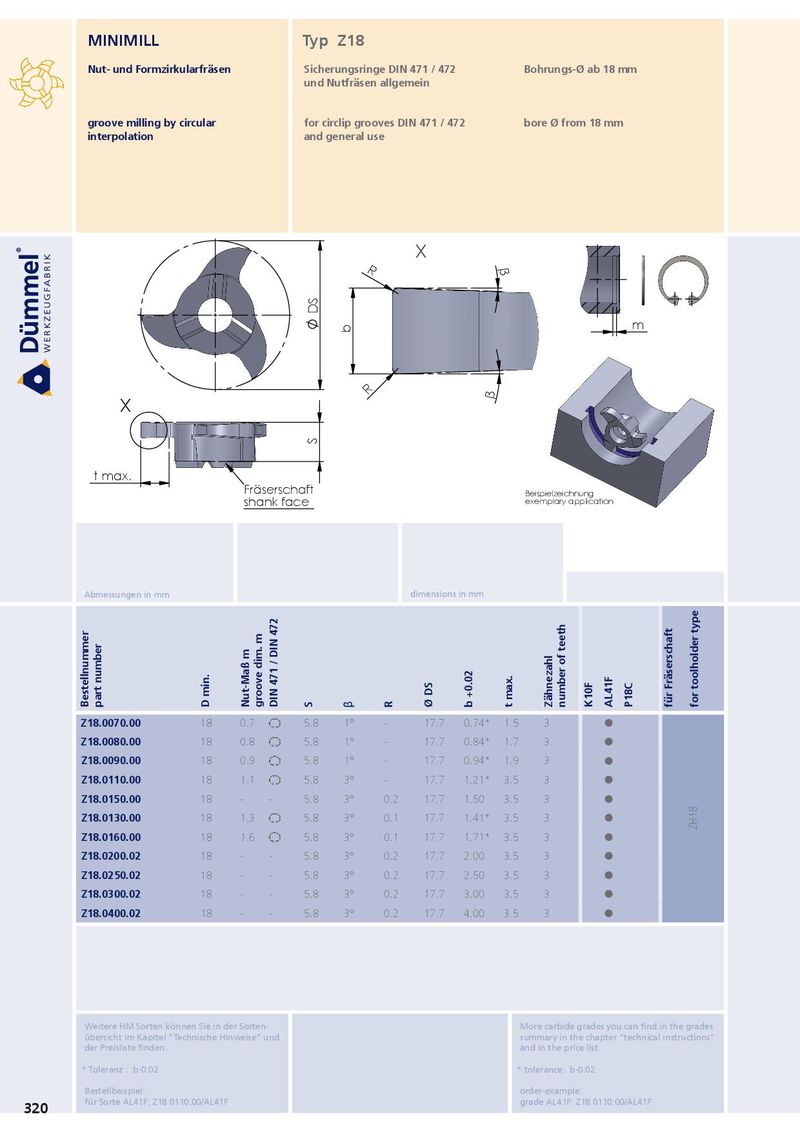

MINIMILL Typ Z18 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 Bohrungs-Ø ab 18 mm und Nutfräsen allgemein groove milling by circular for circlip grooves DIN 471 / 472 bore Ø from 18 mm interpolation and general use X β R DS m b R β X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z18.0070.00 18 0.7 5.8 1° - 17.7 0.74* 1.5 3 ˜ Z18.0080.00 18 0.8 5.8 1° - 17.7 0.84* 1.7 3 ˜ Z18.0090.00 18 0.9 5.8 1° - 17.7 0.94* 1.9 3 ˜ Z18.0110.00 18 1.1 5.8 3° - 17.7 1.21* 3.5 3 ˜ Z18.0150.00 18 - - 5.8 3° 0.2 17.7 1.50 3.5 3 ˜ Z18.0130.00 18 1.3 5.8 3° 0.1 17.7 1.41* 3.5 3 ˜ ZH18 Z18.0160.00 18 1.6 5.8 3° 0.1 17.7 1.71* 3.5 3 ˜ Z18.0200.02 18 - - 5.8 3° 0.2 17.7 2.00 3.5 3 ˜ Z18.0250.02 18 - - 5.8 3° 0.2 17.7 2.50 3.5 3 ˜ Z18.0300.02 18 - - 5.8 3° 0.2 17.7 3.00 3.5 3 ˜ Z18.0400.02 18 - - 5.8 3° 0.2 17.7 4.00 3.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. * Toleranz : b-0.02 * tolerance: b-0.02 Bestellbeispiel: order-example: für Sorte AL41F: Z18.0110.00/AL41F grade AL41F: Z18.0110.00/AL41F 320
