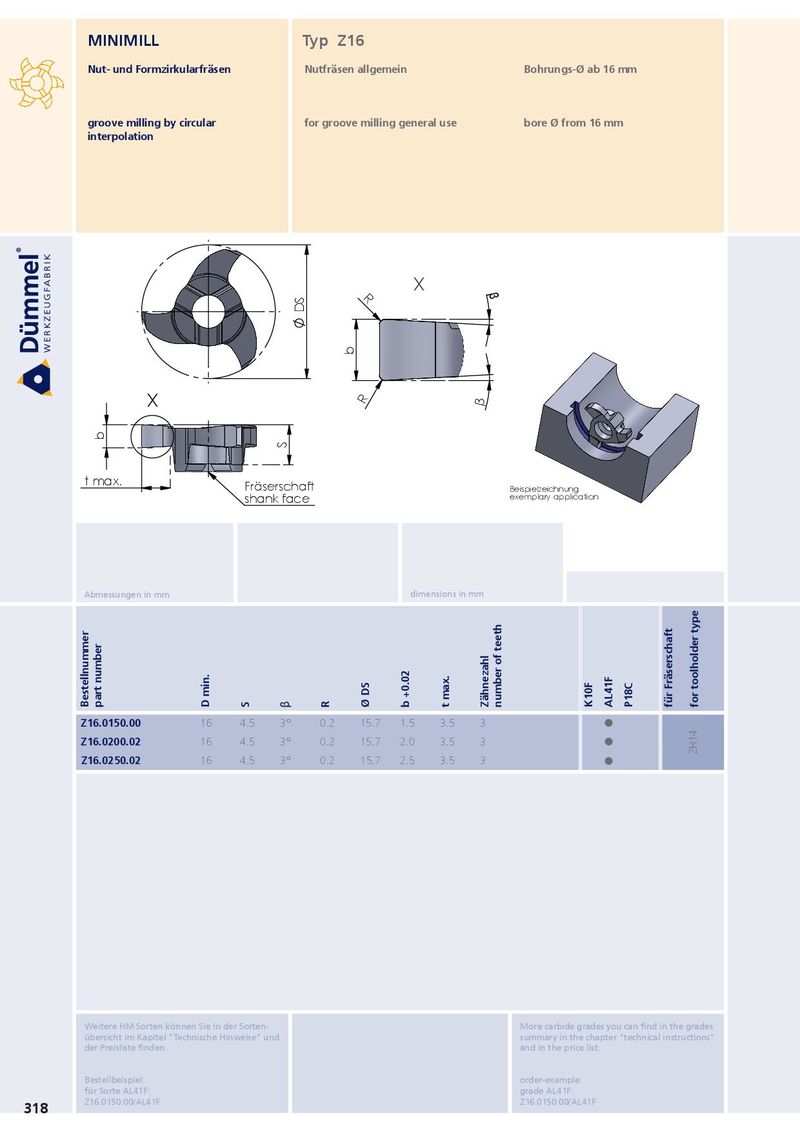

MINIMILL Typ Z16 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 16 mm groove milling by circular for groove milling general use bore Ø from 16 mm interpolation X R β DS b X R β b S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z16.0150.00 16 4.5 3° 0.2 15.7 1.5 3.5 3 ˜ Z16.0200.02 16 4.5 3° 0.2 15.7 2.0 3.5 3 ˜ ZH14 Z16.0250.02 16 4.5 3° 0.2 15.7 2.5 3.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z16.0150.00/AL41F Z16.0150.00/AL41F 318
