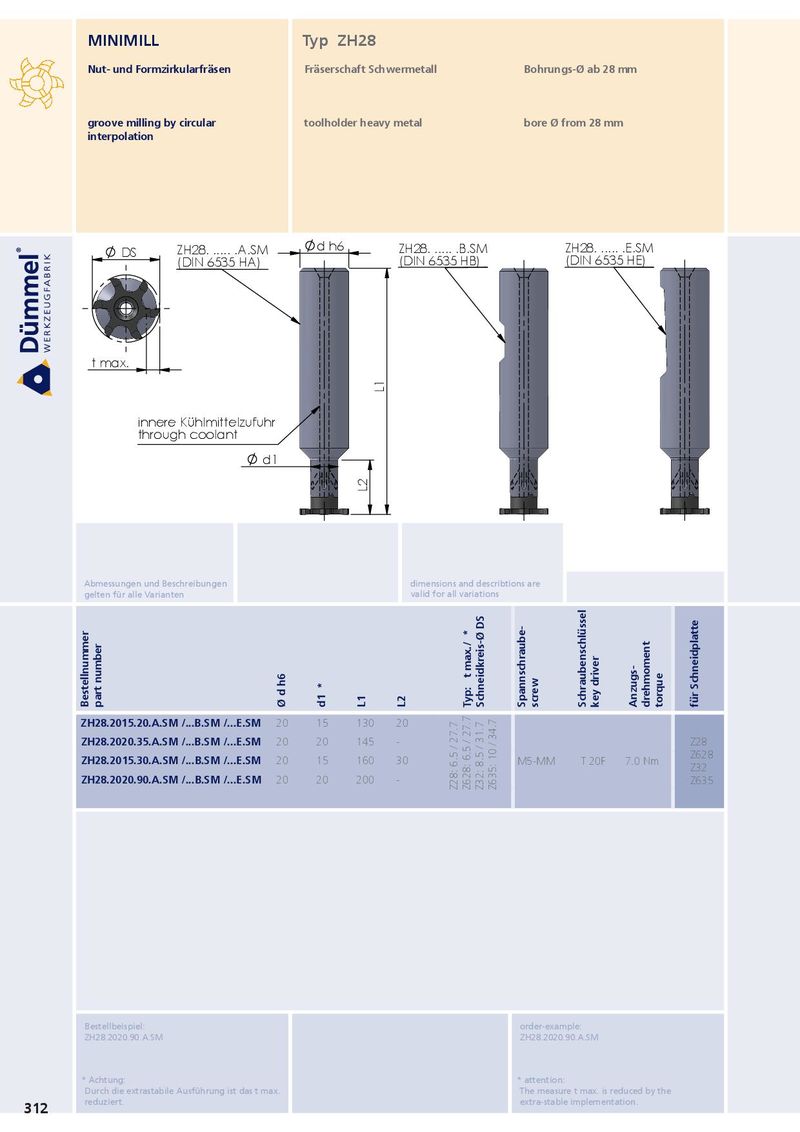

MINIMILL Typ ZH28 Nut- und Formzirkularfräsen Fräserschaft Schwermetall Bohrungs-Ø ab 28 mm groove milling by circular toolholder heavy metal bore Ø from 28 mm interpolation DS ZH28. ..... .A.SM d h6 ZH28. ..... .B.SM ZH28. ..... .E.SM (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 * L1 L2 Typ: t max./ * Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte ZH28.2015.20.A.SM /...B.SM /...E.SM 20 15 130 20 ZH28.2020.35.A.SM /...B.SM /...E.SM 20 20 145 - Z28 Z628 ZH28.2015.30.A.SM /...B.SM /...E.SM 20 15 160 30 M5-MM T 20F 7.0 Nm Z32 ZH28.2020.90.A.SM /...B.SM /...E.SM 20 20 200 - Z635 Z28: 6.5 / 27.7 Z628: 6.5 / 27.7 Z32: 8.5 / 31.7 Z635: 10 / 34.7 Bestellbeispiel: order-example: ZH28.2020.90.A.SM ZH28.2020.90.A.SM * Achtung: * attention: Durch die extrastabile Ausführung ist das t max. The measure t max. is reduced by the reduziert. extra-stable implementation. 312
